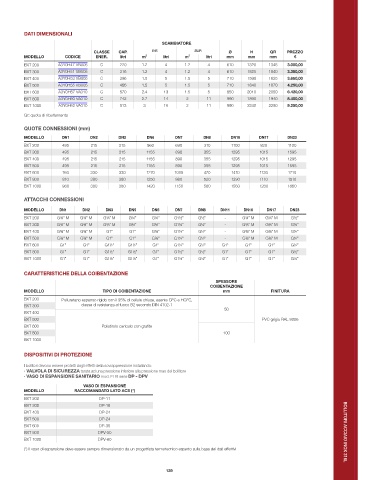

Page 141 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA
P. 141
DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. INF. SUP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri mm mm mm €
BXT 200 A3Y0H47 VB005 C 220 1.2 4 1.2 4 610 1320 1345 3.000,00
BXT 300 A3Y0H51 VB005 C 316 1.2 4 1.2 4 610 1820 1840 3.350,00
BXT 400 A3Y0H53 VB005 C 396 1.5 5 1.5 5 710 1590 1625 3.650,00
BXT 500 A3Y0H55 VB005 C 466 1.5 5 1.5 5 710 1840 1870 4.250,00
BXT 600 A3Y0H57 VA010 C 570 2.4 13 1.5 5 850 2010 2050 6.420,00
BXT 800 A3Y0H60 VA010 C 742 2.7 14 2 11 990 1890 1940 8.450,00
BXT 1000 A3Y0H62 VA010 C 913 3 16 2 11 990 2240 2290 9.250,00
Qr: quota di ribaltamento
QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN6 DN7 DN8 DN16 DN17 DN23
BXT 200 495 215 215 960 690 310 1100 820 1100
BXT 300 495 215 215 1155 890 355 1295 1015 1595
BXT 400 495 215 215 1155 890 355 1295 1015 1295
BXT 500 495 215 215 1155 890 355 1295 1015 1595
BXT 600 760 330 330 1270 1005 470 1410 1130 1710
BXT 800 810 380 380 1250 980 520 1390 1110 1510
BXT 1000 980 380 380 1420 1150 580 1560 1280 1860
ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN5 DN6 DN7 DN8 DN11 DN16 DN17 DN23
BXT 200 G¾” M G¾” M G¾” M G¾” G¾” G1½” G½” - G¾” M G¾” M G½”
BXT 300 G¾” M G¾” M G¾” M G¾” G¾” G1½” G½” - G¾” M G¾” M G½”
BXT 400 G¾” M G¾” M G1” G1” G¾” G1½” G½” - G¾” M G¾” M G½”
BXT 500 G¾” M G¾” M G1” G1” G¾” G1½” G½” - G¾” M G¾” M G½”
BXT 600 G1” G1” G1½” G1½” G1” G1½” G½” G1” G1” G1” G½”
BXT 800 G1” G1” G1½” G1½” G1” G1½” G½” G1” G1” G1” G½”
BXT 1000 G1” G1” G1½” G1½” G1” G1½” G½” G1” G1” G1” G½”
CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
BXT 200 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
BXT 300 classe di resistenza al fuoco B2 secondo DIN 4102-1
50
BXT 400
BXT 500 PVC grigio RAL 9006
BXT 600 Polistirolo caricato con grafite
BXT 800 100
BXT 1000
DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
VASO DI ESPANSIONE
MODELLO RACCOMANDATO LATO ACS (*)
BXT 200 DP-11
BXT 300 DP-18
BXT 400 DP-24
BXT 500 DP-24
BXT 600 DP-35
BXT 800 DPV-50 BOLLITORI ACCIAIO INOX 316L
BXT 1000 DPV-80
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi
