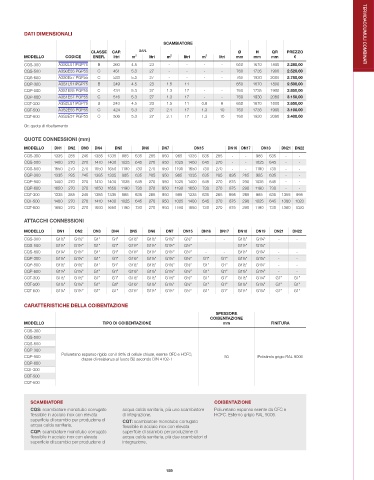

Page 161 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA

DATI DIMENSIONALI TERMOACCUMULI COMBINATI
SCAMBIATORE
CLASSE CAP. SAN. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri m 2 litri mm mm mm €
CQS-300 A3S0L51 PGP75 B 260 4.5 23 - - - - 650 1670 1800 2.280,00
CQS-500 A3S0E55 PGP55 C 451 5.3 27 - - - - 760 1735 1900 2.520,00
CQS-600 A3S0E57 PGP55 C 533 5.3 27 - - - - 760 1930 2080 2.780,00
CQP-300 A3S1L51 PGP75 B 249 4.5 23 1.5 11 - - 650 1670 1800 2.500,00
CQP-500 A3S1E55 PGP55 C 434 5.3 27 1.3 17 - - 760 1735 1900 2.850,00
CQP-600 A3S1E57 PGP55 C 516 5.3 27 1.3 17 - - 760 1930 2080 3.150,00
CQT-300 A3S2L51 PGP75 B 243 4.5 23 1.5 11 0.8 6 650 1670 1800 2.650,00
CQT-500 A3S2E55 PGP55 C 424 5.3 27 2.1 17 1.3 10 760 1735 1900 3.100,00
CQT-600 A3S2E57 PGP55 C 506 5.3 27 2.1 17 1.3 10 760 1930 2080 3.400,00
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN15 DN16 DN17 DN18 DN21 DN22
CQS-300 1335 285 245 1385 1335 985 635 285 950 985 1335 635 285 - - 985 635 - -
CQS-500 1400 270 270 1410 1400 1025 645 270 950 1025 1400 645 270 - - 1025 645 - -
CQS-600 1650 270 270 1650 1650 1190 730 270 950 1190 1650 730 270 - - 1190 730 - -
CQP-300 1335 285 245 1385 1335 985 635 285 950 985 1335 635 285 895 265 985 635 - -
CQP-500 1400 270 270 1410 1400 1025 645 270 950 1025 1400 645 270 875 290 1025 645 - -
CQP-600 1650 270 270 1650 1650 1190 730 270 950 1190 1650 730 270 875 290 1190 730 - -
CQT-300 1335 285 245 1385 1335 985 635 285 950 985 1335 635 285 895 265 985 635 1355 995
CQT-500 1400 270 270 1410 1400 1025 645 270 950 1025 1400 645 270 875 290 1025 645 1380 1020
CQT-600 1650 270 270 1650 1650 1190 730 270 950 1190 1650 730 270 875 290 1190 730 1380 1020

ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN15 DN16 DN17 DN18 DN19 DN21 DN22
CQS-300 G1½” G1½” G1” G1” G1½” G1½” G1½” G½” - - G1½” G1¼” - -
CQS-500 G1½” G1½” G1” G1” G1½” G1½” G1½” G½” - - G1½” G1¼” - -
CQS-600 G1¼” G1½” G1” G1” G1½” G1½” G1½” G½” - - G1½” G1¼” - -
CQP-300 G1½” G1½” G1” G1” G1½” G1½” G1½” G½” G1” G1” G1½” G1¼” - -
CQP-500 G1½” G1½” G1” G1” G1½” G1½” G1½” G½” G1” G1” G1½” G1¼” - -
CQP-600 G1¼” G1½” G1” G1” G1½” G1½” G1½” G½” G1” G1” G1½” G1¼” - -
CQT-300 G1½” G1½” G1” G1” G1½” G1½” G1½” G½” G1” G1” G1½” G1¼” G1” G1”
CQT-500 G1½” G1½” G1” G1” G1½” G1½” G1½” G½” G1” G1” G1½” G1¼” G1” G1”
CQT-600 G1¼” G1½” G1” G1” G1½” G1½” G1½” G½” G1” G1” G1½” G1¼” G1” G1”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
CQS-300
CQS-500
CQS-600
CQP-300
CQP-500 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC, 50 Polistirolo grigio RAL 9006
classe di resistenza al fuoco B2 secondo DIN 4102-1
CQP-600
CQT-300
CQT-500
CQT-600

SCAMBIATORE COIBENTAZIONE
CQS: scambiatore monotubo corrugato acqua calda sanitaria, più uno scambiatore Poliuretano espanso esente da CFC e
flessibile in acciaio inox con elevata di integrazione. HCFC. Esterno grigio RAL 9006.
superficie di scambio per produzione di CQT: scambiatore monotubo corrugato
acqua calda sanitaria. flessibile in acciaio inox con elevata
CQP: scambiatore monotubo corrugato superficie di scambio per produzione di
flessibile in acciaio inox con elevata acqua calda sanitaria, più due scambiatori di
superficie di scambio per produzione di integrazione.

159
