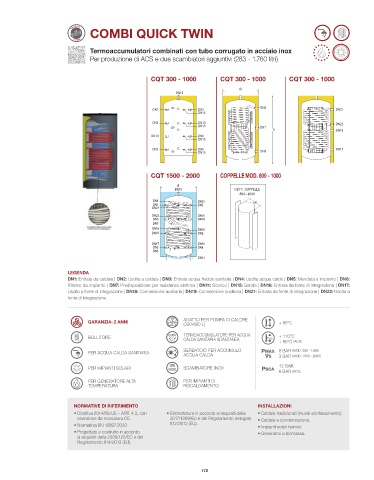

COMBI QUICK TWIN

Termoaccumulatori combinati con tubo corrugato in acciaio inox
Per produzione di ACS e due scambiatori aggiuntivi (283 - 1.760 litri)

CQT 300 - 1000 CQT 300 - 1000 CQT 300 - 1000

Ø
DN19

DN4
DN1 DN5 DN21
DN15
DN5 DN18 DN22
DN15 DN7
H DN16
DN18 DN6
DN15
DN2 DN6 DN3 DN17
DN15

CQT 1500 - 2000 COPPELLE MOD. 800 - 1000
Ø
DN19 DETT. COPPELLE
800÷1000
DN4 DN15 790
DN1 DN5
DN21
DN22 DN15
DN5 DN18
DN7
DN16 DN15
DN18 DN6
DN17 DN15
DN2 DN6
DN3
DN11

LEGENDA
DN1: Entrata da caldaia | DN2: Uscita a caldaia | DN3: Entrata acqua fredda sanitaria | DN4: Uscita acqua calda | DN5: Mandata a impianto | DN6:
Ritorno da impianto | DN7: Predisposizione per resistenza elettrica | DN11: Scarico | DN15: Sonda | DN16: Entrata da fonte di integrazione | DN17:
Uscita a fonte di integrazione | DN18: Connessione ausiliaria | DN19: Connessione ausiliaria | DN21: Entrata da fonte di integrazione | DN22: Uscita a
fonte di integrazione

GARANZIA: 2 ANNI ADATTO PER POMPA DI CALORE + 95°C
(300-600 L)
TERMOACCUMULATORE PER ACQUA
BOLLITORE CALDA SANITARIA ISTANTANEA + 110°C
+ 95°C (ACS)
SERBATOIO PER ACCUMULO 8 BAR (MOD. 300 - 1000)
PER ACQUA CALDA SANITARIA ACQUA CALDA 3 BAR (MOD. 1500 - 2000)

PER IMPIANTI SOLARI SCAMBIATORE INOX 12 BAR
6 BAR (ACS)
PER GENERATORE ALTA PER IMPIANTI DI
TEMPERATURA RISCALDAMENTO

NORMATIVE DI RIFERIMENTO INSTALLAZIONI
• Direttiva 2014/68/UE – ART. 4.3, con • Etichettatura in accordo ai requisiti della • Caldaie tradizionali (murali e/o basamento).
esenzione da marcatura CE. 2017/1369/EU e del Regolamento delegato • Caldaie a condensazione.
• Normativa EN 12897:2020. 812/2013 (EU). • Impianti solari termici.
• Progettato e costruito in accordo • Generatori a biomassa.
ai requisiti della 2009/125/EC e del
Regolamento 814/2013 (EU).

172
