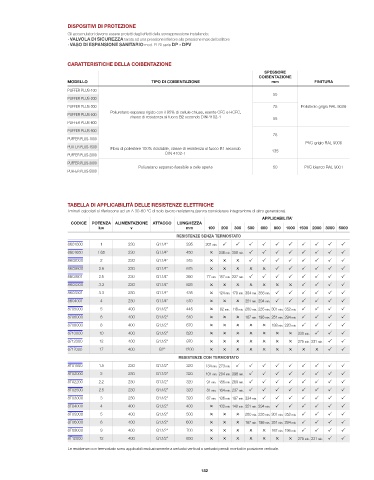

Page 184 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA

DISPOSITIVI DI PROTEZIONE
Gli accumulatori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
PUFFER PLUS-100
55
PUFFER PLUS-200
PUFFER PLUS-300 75 Polistirolo grigio RAL 9006
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
PUFFER PLUS-500
classe di resistenza al fuoco B2 secondo DIN 4102-1 55
PUFFER PLUS-600
PUFFER PLUS-800
75
PUFFER PLUS-1000
PVC grigio RAL 9006
PUFFER PLUS-1500 Fibra di poliestere 100% riciclabile, classe di resistenza al fuoco B1 secondo 135
PUFFER PLUS-2000 DIN 4102-1
PUFFER PLUS-3000
Poliuretano espanso flessibile a celle aperte 50 PVC bianco RAL 9001
PUFFER PLUS-5000

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 100 200 300 500 600 800 1000 1500 2000 3000 5000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 201 min. P P P P P P P P P P
8601650 1.65 230 G1.1/4” 450 O 248 min. 358 min. P P P P P P P P
8602000 2 230 G1.1/4” 515 O O O P P P P P P P P
8602600 2.6 230 G1.1/4” 675 O O O O O P P P P P P
8602601 2.6 230 G1.1/4” 360 77 min. 157 min. 227 min. P P P P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O O O O P P P P
8603301 3.3 230 G1.1/4” 435 O 124 min. 179 min. 304 min. 356 min. P P P P P P
8604001 4 230 G1.1/4” 510 O O O 251 min. 294 min. P P P P P P
8705000 5 400 G1.1/2” 445 O 82 min. 118 min. 200 min. 235 min. 301 min. 352 min. P P P P
8706000 6 400 G1.1/2” 510 O O O 167 min. 196 min. 251 min. 294 min. P P P P
8708000 8 400 G1.1/2” 670 O O O O O 188 min. 220 min. P P P P
8710000 10 400 G1.1/2” 820 O O O O O O O 330 min. P P P
8712000 12 400 G1.1/2” 970 O O O O O O O 275 min. 331 min. P P
8717000 17 400 G2” 1200 O O O O O O O O O P P
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 134 min. 273 min. P P P P P P P P P
8T02000 2 230 G1.1/2” 320 101 min. 204 min. 396 min. P P P P P P P P
8T02200 2.2 230 G1.1/2” 320 91 min. 186 min. 269 min. P P P P P P P P
8T02500 2.5 230 G1.1/2” 320 81 min. 164 min. 237 min. P P P P P P P P
8T03000 3 230 G1.1/2” 320 67 min. 136 min. 197 min. 334 min. P P P P P P P
8T04000 4 400 G1.1/2” 400 O 102 min. 148 min. 251 min. 294 min. P P P P P P
8T05000 5 400 G1.1/2” 500 O O O 200 min. 235 min. 301 min. 352 min. P P P P
8T06000 6 400 G1.1/2” 600 O O O 167 min. 196 min. 251 min. 294 min. P P P P
8T09000 9 400 G1.1/2” 700 O O O O O 167 min. 196 min. P P P P
8T12000 12 400 G1.1/2” 850 O O O O O O O 275 min. 331 min. P P
Le resistenze con termostato sono applicabili esclusivamente a serbatoi verticali o serbatoi pensili montati in posizione verticale.
