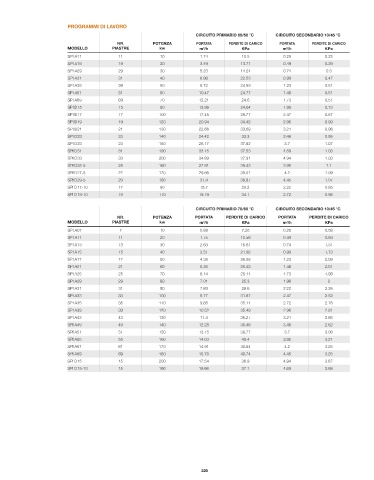

Page 222 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA
P. 222
PROGRAMMI DI LAVORO
CIRCUITO PRIMARIO 55/50 °C CIRCUITO SECONDARIO 10/45 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
MODELLO PIASTRE kw m /h KPa m /h KPa
3
3
SPI A11 11 10 1.74 10.5 0.25 0.22
SPI A19 19 20 3.49 13.71 0.49 0.29
SPI A29 29 30 5.23 14.24 0.74 0.3
SPI A31 31 40 6.98 22.53 0.99 0.47
SPI A39 39 50 8.72 24.59 1.23 0.51
SPI A51 51 60 10.47 24.77 1.48 0.51
SPI A69 69 70 12.21 24.6 1.73 0.51
SPI D15 15 80 13.96 24.64 1.98 0.73
SPI D17 17 100 17.45 29.77 2.47 0.87
SPI D19 19 120 20.94 34.42 2.96 0.99
SPI D21 21 130 22.68 33.69 3.21 0.96
SPI D23 23 140 24.42 33.3 3.46 0.95
SPI D23 23 150 26.17 37.92 3.7 1.07
SPI D31 31 190 33.15 37.53 4.69 1.03
SPI D33 33 200 34.89 37.91 4.94 1.03
SPI D25-5 25 160 27.91 39.43 3.95 1.1
SPI D27-5 27 170 29.66 39.01 4.2 1.09
SPI D29-5 29 180 31.4 38.87 4.45 1.07
SPI D17-10 17 90 15.7 29.2 2.22 0.85
SPI D19-10 19 110 19.19 34.1 2.72 0.98
CIRCUITO PRIMARIO 70/60 °C CIRCUITO SECONDARIO 10/45 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
MODELLO PIASTRE kw m /h KPa m /h KPa
3
3
SPI A07 7 10 0.88 7.25 0.25 0.58
SPI A11 11 20 1.75 10.56 0.49 0.84
SPI A13 13 30 2.63 16.61 0.74 1.31
SPI A15 15 40 3.51 21.92 0.99 1.73
SPI A17 17 50 4.38 26.58 1.23 2.09
SPI A21 21 60 5.26 25.43 1.48 2.01
SPI A25 25 70 6.14 25.11 1.73 1.98
SPI A29 29 80 7.01 25.3 1.98 2
SPI A31 31 90 7.89 28.6 2.22 2.26
SPI A33 33 100 8.77 31.87 2.47 2.52
SPI A35 35 110 9.65 35.11 2.72 2.78
SPI A39 39 120 10.52 35.49 2.96 2.81
SPI A43 43 130 11.4 36.27 3.21 2.88
SPI A49 49 140 12.28 35.48 3.46 2.82
SPI A51 51 150 13.15 38.77 3.7 3.08
SPI A55 55 160 14.03 40.4 3.95 3.21
SPI A61 61 170 14.91 40.84 4.2 3.25
SPI A69 69 180 15.78 40.74 4.45 3.25
SPI D15 15 200 17.54 36.9 4.94 3.67
SPI D15-10 15 190 16.66 37.1 4.69 3.68
220
