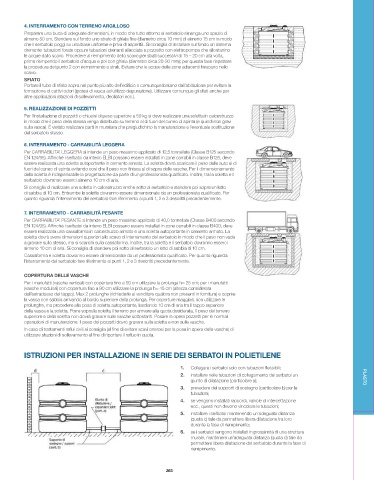

P. 267

4. INTERRAMENTO CON TERRENO ARGILLOSO
          Preparare una buca di adeguate dimensioni, in modo che tutto attorno al serbatoio rimanga uno spazio di
          almeno 50 cm. Stendere sul fondo uno strato di ghiaia fine (diametro circa 10 mm) di almeno 15 cm in modo
          che il serbatoio poggi su una base uniforme e priva di asperità. Si consiglia di installare sul fondo un sistema
          drenante: tubazioni forate oppure tubazioni drenanti allacciate a pozzetto con elettropompa che allontanino
          le acque dallo scavo. Procedere al riempimento dello scavo per strati successivi di 15 – 20 cm alla volta,
          prima riempendo il serbatoio d’acqua e poi con ghiaia (diametro circa 20-30 mm); per questa fase rispettare
          la procedura del punto 2 con riempimento a strati. Evitare che le acque delle zone adiacenti finiscano nello
          scavo.
          SFIATO
          Portare il tubo di sfiato sopra nel punto più alto dell’edificio o comunque lontano dall’abitazione per evitare la
          formazione di cattivi odori (ipotesi di vasca ad utilizzo depurazione). Utilizzare comunque gli sfiati anche per
          altre applicazioni (stazioni di sollevamento, deoliatori ecc.).

          5. REALIZZAZIONE DI POZZETTI
          Per l’installazione di pozzetti o chiusini di peso superiore a 50 kg si deve realizzare una soletta in calcestruzzo
          in modo che il peso della stessa venga distribuito su terreno al di fuori del cuneo di spinta (e quindi non gravi
          sulla vasca). È vietato realizzare parti in muratura che pregiudichino la manutenzione e l’eventuale sostituzione
          del serbatoio stesso.

          6. INTERRAMENTO - CARRABILITÀ LEGGERA
          Per CARRABILITA’ LEGGERA si intende un peso massimo applicato di 12,5 tonnellate (Classe B125 secondo
          EN 124/95). Affinché i serbatoi da interro ELBI possano essere installati in zone carrabili in classe B125, deve
          essere realizzata una soletta autoportante in cemento armato. La soletta dovrà scaricare il peso delle auto al di
          fuori del cuneo di spinta evitando così che il peso non finisca al di sopra delle vasche. Per il dimensionamento
          della soletta è indispensabile la progettazione da parte di un professionista qualificato. Inoltre, tra la soletta e il
          serbatoio dovranno esserci almeno 10 cm di aria.
          Si consiglia di realizzare una soletta in calcestruzzo anche sotto al serbatoio e stendere poi sopra un letto
          di sabbia di 10 cm. Entrambe le solette dovranno essere dimensionate da un professionista qualificato. Per
          quanto riguarda l’interramento del serbatoio fare riferimento ai punti 1, 2 e 3 descritti precedentemente.

          7. INTERRAMENTO - CARRABILITÀ PESANTE
          Per CARRABILITA’ PESANTE si intende un peso massimo applicato di 40,0 tonnellate (Classe B400 secondo
          EN 124/95). Affinchè i serbatoi da interro ELBI possano essere installati in zone carrabili in classe B400, deve
          essere realizzata una cassaforma in calcestruzzo armato e una soletta autoportante in cemento armato. La
          soletta dovrà avere dimensioni superiori allo scavo di interramento del serbatoio in modo che il peso non vada
          a gravare sullo stesso, ma si scarichi sulla cassaforma. Inoltre, tra la soletta e il serbatoio dovranno esserci
          almeno 10 cm di aria. Si consiglia di stendere poi sotto al serbatoio un letto di sabbia di 10 cm.
          Cassaforma e soletta dovranno essere dimensionate da un professionista qualificato. Per quanto riguarda
          l’interramento del serbatoio fare riferimento ai punti 1, 2 e 3 descritti precedentemente.

          COPERTURA DELLE VASCHE
          Per i manufatti (vasche verticali) con copertura fino a 50 cm utilizzare la prolunga h= 25 cm; per i manufatti
          (vasche modulari) con copertura fino a 90 cm utilizzare la prolunga h= 45 cm (altezza considerata
          dall’estradosso del tappo). Max 2 prolunghe (richiederle al venditore qualora non presenti in fornitura) e coprire
          la vasca con sabbia arrivando al bordo superiore della prolunga. Per coperture maggiori, non utilizzare le
          prolunghe, ma procedere alla posa di soletta autoportante, lasciando 10 cm di aria tra il tappo superiore
          della vasca e la soletta. Porre sopra la soletta il terreno per arrivare alla quota desiderata. Il peso del terreno
          superiore e della soletta non dovrà gravare sulle vasche sottostanti. Posare in opera pozzetti per le normali
          operazioni di manutenzione. Il peso dei pozzetti dovrò gravare sulla soletta e non sulle vasche.
          In caso di trattamenti reflui civili si consiglia (al fine di evitare scavi onerosi per la posa in opera delle vasche) di
          utilizzare stazioni di sollevamento al fine di riportare il refluo in quota.


          ISTRUZIONI PER INSTALLAZIONE IN SERIE DEI SERBATOI IN POLIETILENE

                                                                1.   Collegare i serbatoi solo con tubazioni flessibili;
                                                                2.   installare nelle tubazioni di collegamento dei serbatoi un
                                                                    giunto di dilatazione (particolare a);                       PLASTO
                                                                3.   prevedere dei supporti di sostegno (particolare b) per le
                                                                    tubazioni;
                                                                4.   se vengono installati raccordi, valvole di intercettazione
                                                                    ecc., questi non devono vincolare le tubazioni;
                                                                5.   installare i serbatoi mantenendo un’adeguata distanza
                                                                    (quota c) tale da permettere libera dilatazione tra loro
                                                                    durante la fase di riempimento;
                                                                6.   se i serbatoi vengono installati in prossimità di una struttura
                                                                    murale, mantenere un’adeguata distanza (quota d) tale da
                                                                    permettere libera dilatazione del serbatoio durante la fase di
                                                                    riempimento.
