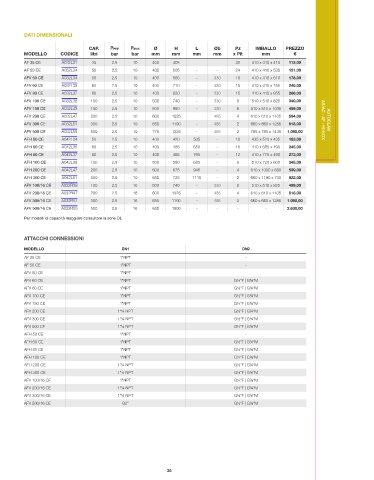

DATI DIMENSIONALI
CAP. PPRE PMAX Ø H L Øb Pz IMBALLO PREZZO
MODELLO CODICE litri bar bar mm mm mm mm x Plt mm €
AF 35 CE A032L31 35 2.5 10 400 405 - - 30 410 x 410 x 410 115,00
AF 50 CE A052L34 50 2.5 10 400 505 - - 24 410 x 410 x 530 151,00
AFV 50 CE A032L34 50 2.5 10 400 565 - 330 18 410 x 410 x 610 178,00
AFV 60 CE A032L35 60 2.5 10 400 710 - 330 15 410 x 410 x 755 240,00
AFV 80 CE A032L37 80 2.5 10 400 820 - 330 15 410 x 410 x 855 268,00
AFV 100 CE A032L38 100 2.5 10 500 740 - 330 8 510 x 510 x 825 340,00
AFV 150 CE A032L43 150 2.5 10 500 950 - 330 8 510 x 510 x 1035 459,00
AFV 200 CE A032L47 200 2.5 10 600 1025 - 485 4 610 x 610 x 1105 594,00 AS/AC - AF - HI-NOX AUTOCLAVI
AFV 300 CE A032L51 300 2.5 10 650 1190 - 485 2 660 x 660 x 1285 818,00
AFV 500 CE A032L55 500 2.5 10 775 1335 - 485 2 785 x 785 x 1435 1.090,00
AFH 50 CE A042L34 50 2.5 10 400 420 505 - 18 435 x 520 x 435 183,00
AFH 60 CE A042L35 60 2.5 10 400 485 650 - 16 410 x 685 x 490 245,00
AFH 80 CE A042L37 80 2.5 10 400 485 765 - 12 410 x 775 x 490 273,00
AFH 100 CE A042L38 100 2.5 10 500 580 685 - 9 510 x 720 x 600 345,00
AFH 200 CE A042L47 200 2.5 10 600 675 945 - 4 610 x 1000 x 680 599,00
AFH 300 CE A042L51 300 2.5 10 650 725 1110 - 2 660 x 1190 x 730 823,00
AFV 100/16 CE A032R38 100 2.5 16 500 740 - 330 8 510 x 510 x 825 499,00
AFV 200/16 CE A032R47 200 2.5 16 600 1025 - 485 4 610 x 610 x 1105 818,00
AFV 300/16 CE A032R51 300 2.5 16 650 1190 - 485 2 660 x 660 x 1285 1.090,00
AFV 500/16 CE A032R55 500 2.5 16 650 1900 - - - - 2.630,00
Per modelli di capacità maggiore consultare la serie DL
ATTACCHI CONNESSIONI
MODELLO DN1 DN2
AF 35 CE 1”NPT -
AF 50 CE 1”NPT -
AFV 50 CE 1”NPT -
AFV 60 CE 1”NPT G½”F | G¾”M
AFV 80 CE 1”NPT G½”F | G¾”M
AFV 100 CE 1”NPT G½”F | G¾”M
AFV 150 CE 1”NPT G½”F | G¾”M
AFV 200 CE 1”¼ NPT G½”F | G¾”M
AFV 300 CE 1”¼ NPT G½”F | G¾”M
AFV 500 CE 1”¼ NPT G½”F | G¾”M
AFH 50 CE 1”NPT -
AFH 60 CE 1”NPT G½”F | G¾”M
AFH 80 CE 1”NPT G½”F | G¾”M
AFH 100 CE 1”NPT G½”F | G¾”M
AFH 200 CE 1”¼ NPT G½”F | G¾”M
AFH 300 CE 1”¼ NPT G½”F | G¾”M
AFV 100/16 CE 1”NPT G½”F | G¾”M
AFV 200/16 CE 1”¼ NPT G½”F | G¾”M
AFV 300/16 CE 1”¼ NPT G½”F | G¾”M
AFV 500/16 CE G2” G½”F | G¾”M
25
