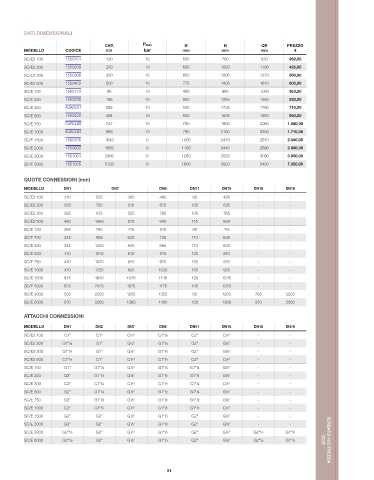

Page 53 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA
P. 53
DATI DIMENSIONALI
CAP. PMAX Ø H QR PREZZO
MODELLO CODICE litri bar mm mm mm €
SC/E2 100 1550101 100 10 500 780 930 262,00
SC/E2 200 1550209 200 10 600 1020 1190 425,00
SC/E2 300 1550306 300 10 650 1205 1370 560,00
SC/E2 500 1550403 500 10 775 1405 1610 805,00
SC/E 100 1550110 96 10 400 965 1050 353,00
SC/E 200 1550220 195 10 500 1255 1360 532,00
SC/E 300 A4A0L51 282 10 500 1705 1780 710,00
SC/E 500 1550420 494 10 650 1805 1920 950,00
SC/E 750 A4A0L60 747 10 790 1900 2060 1.580,00
SC/E 1000 A4A0L62 868 10 790 2150 2300 1.710,00
SC/E 1500 1550705 1643 6 1000 2475 2670 2.550,00
SC/E 2000 1550802 1952 6 1100 2445 2690 2.800,00
SC/E 3000 1551001 2986 6 1250 2825 3090 3.950,00
SC/E 5000 1551205 5129 6 1600 3020 3420 7.350,00
QUOTE CONNESSIONI (mm)
MODELLO DN1 DN7 DN8 DN11 DN15 DN18 DN19
SC/E2 100 310 535 365 490 80 495 - -
SC/E2 200 355 750 510 670 105 625 - -
SC/E2 300 385 915 555 795 105 765 - -
SC/E2 500 480 1065 575 940 115 880 - -
SC/E 100 265 765 415 515 90 415 - -
SC/E 200 345 985 635 735 110 635 - -
SC/E 300 345 1435 835 985 110 835 - -
SC/E 500 410 1510 810 910 125 810 - -
SC/E 750 470 1570 870 970 155 870 - -
SC/E 1000 470 1725 925 1025 155 925 - -
SC/E 1500 545 1845 1045 1145 120 1045 - -
SC/E 2000 525 2025 1075 1175 105 1075 - -
SC/E 3000 565 2255 1255 1355 85 1255 765 2255
SC/E 5000 670 2360 1360 1460 100 1360 870 2360
ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN7 DN8 DN11 DN15 DN18 DN19
SC/E2 100 G1” G1” G½” G1”¼ G2” G½” - -
SC/E2 200 G1”¼ G1” G½” G1”¼ G2” G½” - -
SC/E2 300 G1”¼ G1” G½” G1”¼ G2” G½” - -
SC/E2 500 G1”½ G1” G½” G1”½ G2” G½” - -
SC/E 100 G1” G1”¼ G½” G1”¼ G1”¼ G½” - -
SC/E 200 G2” G1”¼ G½” G1”½ G1”¼ G½” - -
SC/E 300 G2” G1”¼ G½” G1”½ G1”¼ G½” - -
SC/E 500 G2” G1”¼ G½” G1”½ G1”¼ G½” - -
SC/E 750 G2” G1”½ G½” G1”½ G1”½ G½” - -
SC/E 1000 G2” G1”½ G½” G1”½ G1”½ G½” - -
SC/E 1500 G2” G2” G½” G1”½ G2” G½” - -
SC/E 2000 G2” G2” G½” G1”½ G2” G½” - -
SC/E 3000 G2”½ G2” G½” G1”½ G2” G½” G2”½ G1”½
SC/E 5000 G2”½ G2” G½” G1”½ G2” G½” G2”½ G1”½ SC/E SERBATOI H2O FREDDA
51
