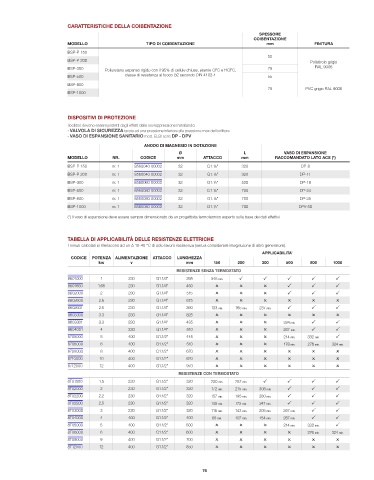

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
BSP-P 150
55
BSP-P 200 Polistirolo grigio
BSP-300 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC, 75 RAL 9006
BSP-500 classe di resistenza al fuoco B2 secondo DIN 4102-1 55
BSP-800
75 PVC grigio RAL 9006
BSP-1000

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
BSP-P 150 nr. 1 8560040 00002 32 G1.¼” 320 DP-8
BSP-P 200 nr. 1 8560040 00002 32 G1.¼” 320 DP-11
BSP-300 nr. 1 8560060 00002 32 G1.¼” 520 DP-18
BSP-500 nr. 1 8560080 00002 32 G1.¼” 700 DP-24
BSP-800 nr. 1 8560080 00002 32 G1.¼” 700 DP-35
BSP-1000 nr. 1 8560080 00002 32 G1.¼” 700 DPV-50
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 10-45 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 150 200 300 500 800 1000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 345 min. P P P P P
8601650 1.65 230 G1.1/4” 450 O O O P P P
8602000 2 230 G1.1/4” 515 O O O P P P
8602600 2.6 230 G1.1/4” 675 O O O O O O
8602601 2.6 230 G1.1/4” 360 133 min. 165 min. 237 min. P P P
8603300 3.3 230 G1.1/4” 825 O O O O O O
8603301 3.3 230 G1.1/4” 435 O O O 324 min. P P
8604001 4 230 G1.1/4” 510 O O O 267 min. P P
8705000 5 400 G1.1/2” 445 O O O 214 min. 332 min. P
8706000 6 400 G1.1/2” 510 O O O 178 min. 276 min. 324 min.
8708000 8 400 G1.1/2” 670 O O O O O O
8710000 10 400 G1.1/2” 820 O O O O O O
8712000 12 400 G1.1/2” 970 O O O O O O
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 230 min. 287 min. P P P P
8T02000 2 230 G1.1/2” 320 172 min. 215 min. 308 min. P P P
8T02200 2.2 230 G1.1/2” 320 157 min. 195 min. 280 min. P P P
8T02500 2.5 230 G1.1/2” 320 138 min. 172 min. 247 min. P P P
8T03000 3 230 G1.1/2” 320 115 min. 143 min. 205 min. 357 min. P P
8T04000 4 400 G1.1/2” 400 86 min. 107 min. 154 min. 267 min. P P
8T05000 5 400 G1.1/2” 500 O O O 214 min. 332 min. P
8T06000 6 400 G1.1/2” 600 O O O O 276 min. 324 min.
8T09000 9 400 G1.1/2” 700 O O O O O O
8T12000 12 400 G1.1/2” 850 O O O O O O
