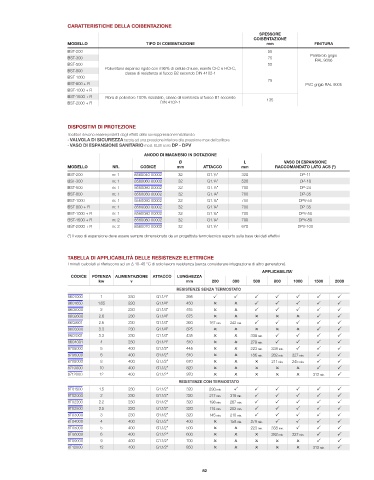

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
BST-200 55
BST-300 75 Polistirolo grigio
RAL 9006
BST-500 55
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
BST-800 classe di resistenza al fuoco B2 secondo DIN 4102-1
BST-1000
BST-800 + FI 75 PVC grigio RAL 9006
BST-1000 + FI
BST-1500 + FI Fibra di poliestere 100% riciclabile, classe di resistenza al fuoco B1 secondo
BST-2000 + FI DIN 4102-1 135

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
BST-200 nr. 1 8560040 00002 32 G1.¼” 320 DP-11
BST-300 nr. 1 8560060 00002 32 G1.¼” 520 DP-18
BST-500 nr. 1 8560080 00002 32 G1.¼” 700 DP-24
BST-800 nr. 1 8560080 00002 32 G1.¼” 700 DP-35
BST-1000 nr. 1 8560080 00002 32 G1.¼” 700 DPV-50
BST-800 + FI nr. 1 8560080 00002 32 G1.¼” 700 DP-35
BST-1000 + FI nr. 1 8560080 00002 32 G1.¼” 700 DPV-50
BST-1500 + FI nr. 2 8560080 00002 32 G1.¼” 700 DPV-80
BST-2000 + FI nr. 2 8560070 00002 32 G1.¼” 670 DPV-100
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 10-45 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 200 300 500 800 1000 1500 2000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P P P P
8601650 1.65 230 G1.1/4” 450 O O P P P P P
8602000 2 230 G1.1/4” 515 O O P P P P P
8602600 2.6 230 G1.1/4” 675 O O O O O P P
8602601 2.6 230 G1.1/4” 360 167 min. 242 min. P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O O P P
8603301 3.3 230 G1.1/4” 435 O O 338 min. P P P P
8604001 4 230 G1.1/4” 510 O O 279 min. P P P P
8705000 5 400 G1.1/2” 445 O O 223 min. 338 min. P P P
8706000 6 400 G1.1/2” 510 O O 186 min. 282 min. 327 min. P P
8708000 8 400 G1.1/2” 670 O O O 211 min. 245 min. P P
8710000 10 400 G1.1/2” 820 O O O O O P P
8712000 12 400 G1.1/2” 970 O O O O O 313 min. P
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 290 min. P P P P P P
8T02000 2 230 G1.1/2” 320 217 min. 315 min. P P P P P
8T02200 2.2 230 G1.1/2” 320 198 min. 287 min. P P P P P
8T02500 2.5 230 G1.1/2” 320 174 min. 252 min. P P P P P
8T03000 3 230 G1.1/2” 320 145 min. 210 min. P P P P P
8T04000 4 400 G1.1/2” 400 O 158 min. 279 min. P P P P
8T05000 5 400 G1.1/2” 500 O O 223 min. 338 min. P P P
8T06000 6 400 G1.1/2” 600 O O O 282 min. 327 min. P P
8T09000 9 400 G1.1/2” 700 O O O O O P P
8T12000 12 400 G1.1/2” 850 O O O O O 313 min. P
