DOSAGGIO

DOSATRICI

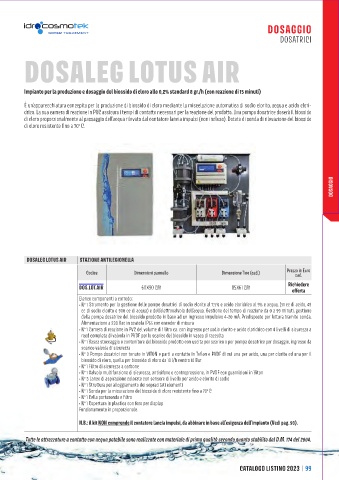

DOSALEG LOTUS AIR

Impianto per la produzione e dosaggio del biossido di cloro allo 0,2% standard 8 gr./h (con reazione di 15 minuti)

È un’apparecchiatura concepita per la produzione di biossido di cloro mediante la miscelazione automatica di sodio clorito, acqua e acido clori-
drico. La sua camera di reazione in PVC assicura i tempi di contatto necessari per la reazione del prodotto. Una pompa dosatrice doserà il biossido
di cloro proporzionalmente al passaggio dell’acqua rilevato dal contatore lancia impulsi (non incluso). Dotata di sonda di rilevazione del biossido
di cloro resistente fino a 70° C.

DOSAGGIO

DOSALEG LOTUS AIR STAZIONE ANTILEGIONELLA

Codice Dimensioni pannello Dimensione Tino (cad.) Prezzo in Euro
cad.
Richiedere
DOS.LOT.AIR 60X90 CM 85X61 CM
offerta
Elenco componenti a corredo:
• N° 1 Strumento per la gestione delle pompe dosatrici di sodio clorito al 7,5% e acido cloridrico al 9% e acqua, (51 cc di acido, 49
cc di sodio clorito e 900 cc di acqua) e dell’elettrovalvola dell’acqua. Gestione del tempo di reazione da 0 a 99 minuti, gestione
della pompa dosatrice del biossido prodotto in base ad un ingresso impulsivo 4-20 mA. Predisposto per lettura tramite sonda.
Alimentazione a 230 Vac in scatola IP65 con encoder di misura
• N° 1 Camera di reazione in PVC del volume di 1 litro ca. con ingresso per sodio clorito e acido cloridrico con 4 livelli di sicurezza a
reed completa di valvola in PVDF per lo scarico del biossido in vasca di raccolta
• N° 1 Vasca stoccaggio o contenitore del biossido prodotto con uscita per scarico o per pompa dosatrice per dosaggio, ingresso da
scarico valvola di sicurezza
• N° 3 Pompe dosatrici con tenute in VITON e parti a contatto in Teflon e PVDF di cui una per acido, una per clorito ed una per il
biossido di cloro, quella per biossido di cloro da 10 l/h contro 10 Bar
• N° 1 Filtro di sicurezza a carbone
• N° 1 Valvola multifunzione di sicurezza, antisifone e contropressione, in PVDF con guarnizioni in Viton
• N° 3 Lance di aspirazione colorate con sensore di livello per acido e clorito di sodio
• N° 1 Struttura per alloggiamento dei sopracitati elementi
• N° 1 Sonda per la misurazione del biossido di cloro resistente fino a 70° C
• N° 1 Cella portasonda e filtro
• N° 1 Copertura in plastica con foro per display
Funzionamento in proporzionale.

N.B.: il kit NON comprende il contatore lancia impulsi, da abbinare in base all’esigenza dell’impianto (Vedi pag. 93).

. 174 del 2004.
att
e le attrezzature a cont
Tutte le attrezzature a contatto con acqua potabile sono realizzate con materiale di prima qualità secondo quanto stabilito dal D.M. 174 del 2004.
