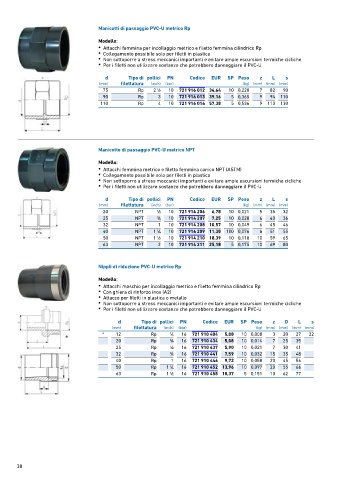

Page 38 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 38
Manicotti di passaggio PVC-U metrico Rp
Modello:
• Attacchi femmina per incollaggio metrico e filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
d Tipo di pollici PN Codice EUR SP Peso z L s
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
75 Rp 2 ∕2 10 721 916 012 34,64 10 0,220 7 82 90
1
90 Rp 3 10 721 916 013 39,16 5 0,365 9 94 110
110 Rp 4 10 721 916 014 57,38 5 0,536 9 110 130
Manicotto di passaggio PVC-U metrico NPT
Modello:
• Attacchi femmina metrico e filetto femmina conico NPT (ASTM)
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
d Tipo di pollici PN Codice EUR SP Peso z L s
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
20 NPT 1 ∕2 10 721 914 206 6,78 10 0,021 5 35 32
25 NPT 3 ∕4 10 721 914 207 7,25 10 0,028 6 40 36
32 NPT 1 10 721 914 208 10,57 10 0,049 6 45 46
40 NPT 1 ∕4 10 721 914 209 11,30 100 0,076 6 51 55
1
50 NPT 1 ∕2 10 721 914 210 18,39 10 0,110 10 59 65
1
63 NPT 2 10 721 914 211 25,18 5 0,175 10 69 80
Nippli di riduzione PVC-U metrico Rp
Modello:
• Attacchi maschio per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U
d Tipo di pollici PN Codice EUR SP Peso z D L s
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm) (mm)
* 12 Rp 1 ∕4 16 721 910 404 5,08 10 0,008 3 20 27 22
20 Rp 3 ∕8 16 721 910 434 5,08 10 0,014 7 25 35
25 Rp 1 ∕2 16 721 910 437 5,90 10 0,021 7 30 41
32 Rp 3 ∕4 16 721 910 441 7,59 10 0,032 15 35 48
40 Rp 1 16 721 910 446 9,72 10 0,058 20 45 56
50 Rp 1 ∕4 16 721 910 452 13,96 10 0,097 20 55 66
1
63 Rp 1 ∕2 16 721 910 458 18,37 5 0,151 10 62 77
1
38
