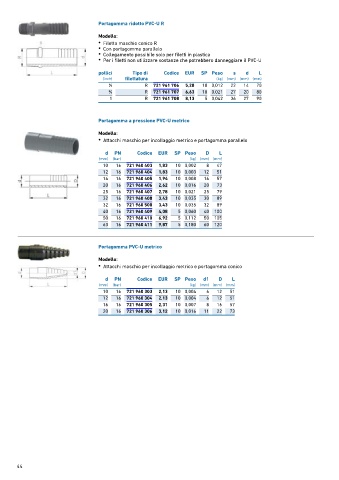

Page 44 - GEORGFISCHER - LISTINO 876 - FIDRA

Portagomma ridotto PVC-U R

Modello:
• Filetto maschio conico R
• Con portagomma parallelo
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

pollici Tipo di Codice EUR SP Peso s d L
(inch) filettatura (kg) (mm) (mm) (mm)
1 ∕2 R 721 961 706 5,28 10 0,012 22 14 70
3 R 721 961 707 6,63 10 0,021 27 20 80
∕4
1 R 721 961 708 8,13 5 0,042 36 27 90

Portagomma a pressione PVC-U metrico
Modello:
• Attacchi maschio per incollaggio metrico e portagomma parallelo

d PN Codice EUR SP Peso D L
(mm) (bar) (kg) (mm) (mm)
10 16 721 960 403 1,83 10 0,002 8 47
12 16 721 960 404 1,83 10 0,003 12 51
16 16 721 960 405 1,94 10 0,008 16 57
20 16 721 960 406 2,62 10 0,016 20 73
25 16 721 960 407 2,78 10 0,021 25 79
32 16 721 960 408 3,43 10 0,035 30 89
32 16 721 960 508 3,43 10 0,035 32 89
40 16 721 960 409 4,08 5 0,060 40 100
50 16 721 960 410 6,92 5 0,112 50 105
63 16 721 960 411 9,87 5 0,180 60 120

Portagomma PVC-U metrico

Modello:
• Attacchi maschio per incollaggio metrico e portagomma conico

d PN Codice EUR SP Peso d1 D L
(mm) (bar) (kg) (mm) (mm) (mm)
10 16 721 960 303 2,13 10 0,004 6 12 51
12 16 721 960 304 2,13 10 0,004 6 12 51
16 16 721 960 305 2,31 10 0,007 8 16 57
20 16 721 960 306 3,12 10 0,016 11 22 73

44
