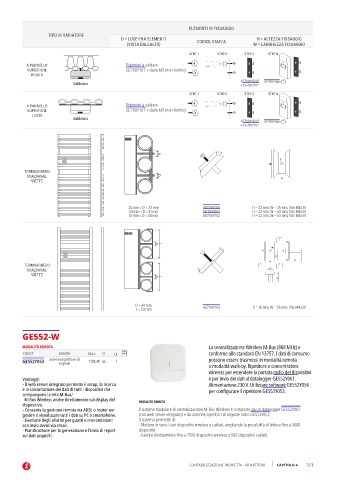

ELEMENTI DI FISSAGGIO
TIPO DI RADIATORE
D = LUCE FRA ELEMENTI CODICE STAFFA H = ALTEZZA FISSAGGIO
(VISTA DALL’ALTO) W = LARGHEZZA FISSAGGIO
STEP 1 STEP 2 STEP 3 STEP 4

A PANNELLO Pigionieri a saldare
SUPERFICIE GE700Y107 + dado M3 (non fornito)
RIGATA
GE700Y45/47 GE700Y046
Saldatura + GE700Y107
STEP 1 STEP 2 STEP 3 STEP 4

A PANNELLO Pigionieri a saldare
SUPERFICIE GE700Y107 + dado M3 (non fornito)
LISCIA
Saldatura
GE700Y45/47 GE700Y046
+ GE700Y107

D
5
W
TERMOARREDO
SCALDASAL- D H
VIETTE

25 mm < D < 33 mm GE700Y100 H = 22 mm, W = 35 mm, Vite M4x30
34 mm < D < 41 mm GE700Y101 H = 22 mm, W = 43 mm, Vite M4x30
41 mm < D < 44 mm GE700Y102 H = 22 mm, W = 53 mm, Vite M4x30

1
D
L
M4
25
25
18
TERMOARREDO 2 1 2
SCALDASAL- 2-2
VIETTE D L

D < 44 mm GE700Y103 H = 18 mm, W = 55 mm, Vite M4x30
L < 53 mm

GE552-W

MODALITÀ REMOTA La centralizzazione Wireless M-Bus (868 MHz) e
CODICE MISURA €/pcs. CL conforme allo standard EN 13757. I dati di consumo
GE552Y053 antenna ripetitore di 1132,40 GE 1 - possono essere trasmessi in modalità remota
segnale
o modalità walk-by. Ripetitore e concentratore
wireless per estendere la portata radio dei dispositivi
Vantaggi: e per invio dei dati al datalogger GE552Y061.
- Il web server integrato permette il setup, la ricerca Alimentazione 230 V. Utilizzare software GE552Y056
e la consultazione dei dati di tutti i dispositivi che per configurare il ripetitore GE552Y053.
compongono la rete M-Bus/
M-Bus Wireless anche direttamente sul display del
dispositivo. MODALITA’ REMOTA
- Consente la gestione remota via ADSL o router per Il sistema modulare di centralizzazione M-Bus Wireless è composto da un datalogger GE552Y061
gestire e visualizzare tutti i dati su PC o smartphone. (con web server integrato) e da antenne ripetitrici di segnale radio GE552Y053.
- Gestione degli allarmi per guasti e manomissioni Il sistema permette di:
con invio avvisi via email. - Mettere in serie i vari dispositivi wireless e cablati, ampliando la possibilità di lettura fino a 3000
- Pianificazione per la generazione e l’invio di report dispositivi.
sui dati acquisiti. - Gestire direttamente fino a 2500 dispositivi wireless e 500 dispositivi cablati.

CONTABILIZZAZIONE INDIRETTA - RIPARTITORI CAPITOLO 4 151
