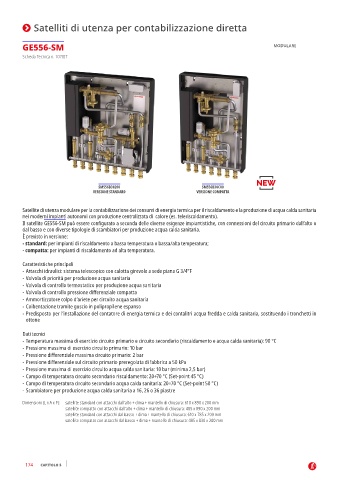

 Satelliti di utenza per contabilizzazione diretta

GE556-SM MODULARE

Scheda Tecnica n. 1078IT

SM556B30200 SM556B30C00
VERSIONE STANDARD VERSIONE COMPATTA

Satellite di utenza modulare per la contabilizzazione dei consumi di energia termica per il riscaldamento e la produzione di acqua calda sanitaria
nei moderni impianti autonomi con produzione centralizzata di calore (es. teleriscaldamento).
Il satellite GE556-SM può essere configurato a seconda delle diverse esigenze impiantistiche, con connessioni del circuito primario dall’alto o
dal basso e con diverse tipologie di scambiatori per produzione acqua calda sanitaria.
È previsto in versione:
- standard: per impianti di riscaldamento a bassa temperatura o bassa/alta temperatura;
- compatta: per impianti di riscaldamento ad alta temperatura.

Caratteristiche principali
- Attacchi idraulici: sistema telescopico con calotta girevole a sede piana G 3/4”F
- Valvola di priorità per produzione acqua sanitaria
- Valvola di controllo termostatico per produzione acqua sanitaria
- Valvola di controllo pressione differenziale compatta
- Ammortizzatore colpo d’ariete per circuito acqua sanitaria
- Coibentazione tramite guscio in polipropilene espanso
- Predisposto per l’installazione del contatore di energia termica e dei contalitri acqua fredda e calda sanitaria, sostituendo i tronchetti in
ottone

Dati tecnici
- Temperatura massima di esercizio circuito primario e circuito secondario (riscaldamento e acqua calda sanitaria): 90 °C
- Pressione massima di esercizio circuito primario: 10 bar
- Pressione differenziale massima circuito primario: 2 bar
- Pressione differenziale sul circuito primario preregolata di fabbrica a 50 kPa
- Pressione massima di esercizio circuito acqua calda sanitaria: 10 bar (minima 2,5 bar)
- Campo di temperatura circuito secondario riscaldamento: 20÷70 °C (Set-point 45 °C)
- Campo di temperatura circuito secondario acqua calda sanitaria: 20÷70 °C (Set-point 50 °C)
- Scambiatore per produzione acqua calda sanitaria a 16, 26 o 36 piastre

Dimensioni (L x A x P): satellite standard con attacchi dall’alto + dima + mantello di chiusura: 610 x 890 x 200 mm
satellite compatto con attacchi dall’alto + dima + mantello di chiusura: 485 x 890 x 200 mm
satellite standard con attacchi dal basso + dima + mantello di chiusura: 610 x 785 x 200 mm
satellite compatto con attacchi dal basso + dima + mantello di chiusura: 485 x 830 x 200 mm

174 CAPITOLO 5
