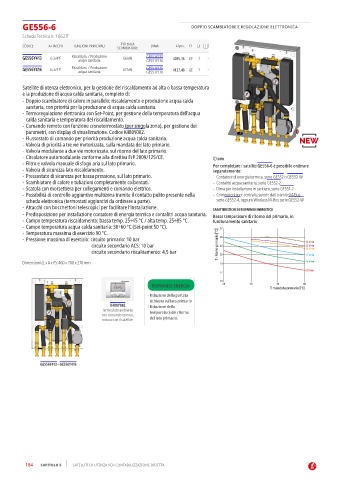

GE556-6 DOPPIO SCAMBIATORE E REGOLAZIONE ELETTRONICA

Scheda Tecnica n. 1062IT
POTENZA
CODICE ATTACCHI FUNZIONI PRINCIPALI DIMA €/pcs CL
SCAMBIATORE
GE556Y413 G 3/4”F Riscaldam. / Produzione 56 kW GE551Y135 4095,36 GE 1 -
GE551Y136
acqua sanitaria
GE556Y416 G 3/4”F Riscaldam. / Produzione 67 kW GE551Y135 4137,48 GE 1 -
acqua sanitaria
GE551Y136
Satellite di utenza elettronico, per la gestione del riscaldamento ad alta o bassa temperatura
e la produzione di acqua calda sanitaria, completo di:
- Doppio scambiatore di calore in parallelo: riscaldamento e produzione acqua calda
sanitaria, con priorità per la produzione di acqua calda sanitaria.
- Termoregolazione elettronica con Set-Point, per gestione della temperatura dell’acqua
calda sanitaria e temperatura del riscaldamento.
- Comando remoto con funzione cronotermostato (per singola zona), per gestione dei
parametri, con display di visualizzazione. Codice K480Y002.
- Flussostato di comando per priorità produzione acqua calda sanitaria.
- Valvola di priorità a tre vie motorizzata, sulla mandata del lato primario.
- Valvola modulante a due vie motorizzata, sul ritorno del lato primario.
- Circolatore automodulante conforme alla direttiva ErP 2009/125/CE. INFO
- Filtro e valvola manuale di sfogo aria sul lato primario. Per completare i satelliti GE556-6 è possibile ordinare
- Valvola di sicurezza lato riscaldamento. separatamente:
- Pressostato di sicurezza per bassa pressione, sul lato primario. - Contatore di energia termica, serie GE552 o GE552-W
- Scambiatore di calore e tubazioni completamente coibentati. - Contalitri acqua sanitaria, serie GE552-2
- Scatola con morsettiera per collegamenti e comando elettrico. - Dima per installazione in cantiere, serie GE551-2
- Possibilità di controllo aggiuntivo multizona tramite il contatto pulito presente nella - Componenti per centralizzazione dati tramite M-Bus
scheda elettronica (termostati aggiuntivi da ordinare a parte). serie GE552-4, oppure Wireless M-Bus serie GE552-W
- Attacchi con bocchettoni telescopici per facilitare l’installazione. CARATTERISTICHE DI RISPARMIO ENERGETICO
- Predisposizione per installazione contatore di energia termica e contalitri acqua sanitaria. Basse temperature di ritorno del primario, in
- Campo temperatura riscaldamento: bassa temp. 25÷45 °C / alta temp. 25÷85 °C. funzionamento sanitario
- Campo temperatura acqua calda sanitaria: 30÷60 °C (Set-point 50 °C). 27
- Temperatura massima di esercizio 90 °C.
- Pressione massima di esercizio: circuito primario: 10 bar 25 24 l/min
circuito secondario ACS: 10 bar T ritorno primario [°C] 23 22 l/min
circuito secondario riscaldamento: 4,5 bar 21 20 l/min
17 l/min
Dimensioni (L x A x P): 460 x 700 x 270 mm 19 15 l/min
12 l/min
17
15
75
RISPARMIO ENERGIA 65 70 T mandata primario [°C] 80
- Riduzione della portata
richiesta sul lato primario
K480Y002 - Riduzione della
Termostato ambiente
con comando remoto, temperatura del ritorno
incluso con il satellite. del lato primario.

GE556Y413 - GE556Y416
