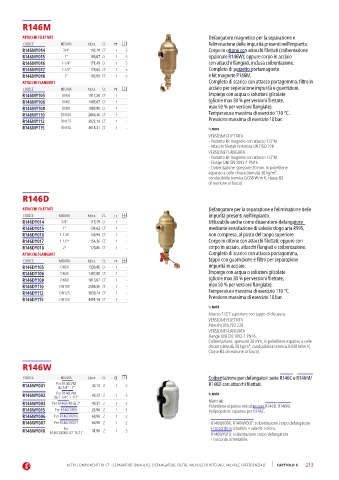

Page 215 - GIACOMINI - LISTINO 2024 - FIDRA

R146M

ATTACCHI FILETTATI Defangatore magnetico per la separazione e
CODICE MISURA €/pcs. CL l’eliminazione delle impurità presenti nell’impianto.
R146MY014 3/4” 142,14 CT 1 5 Corpo in ottone con attacchi filettati (coibentazione
R146MY015 1” 160,07 CT 1 5 opzionale R146W); oppure corpo in acciaio
R146MY016 1-1/4” 171,49 CT 1 5 con attacchi flangiati, inclusa coibentazione.
R146MY017 1-1/2” 179,64 CT 1 5 Completo di pozzetto portamagnete
R146MY018 2” 195,99 CT 1 5 e kit magnete P146M.
ATTACCHI FLANGIATI Completo di scarico con attacco portagomma, filtro in
acciaio per separazione impurità e guarnizioni.
CODICE MISURA €/pcs. CL
R146MY105 DN50 1417,50 CT 1 - Impiego con acqua o soluzioni glicolate
R146MY106 DN65 1485,67 CT 1 - (glicole max 30 % per versioni filettate,
R146MY108 DN80 1889,90 CT 1 - max 50 % per versioni flangiate).
R146MY110 DN100 2600,40 CT 1 - Temperatura massima di esercizio 110 °C.
R146MY112 DN125 3922,19 CT 1 - Pressione massima di esercizio 10 bar.
R146MY115 DN150 4618,31 CT 1 -  NOTA
VERSIONE FILETTATA
- Pozzetto kit magnete con attacco 1/2”M
- Attacchi filettati femmina UNI ISO 228
VERSIONE FLANGIATA
- Pozzetto kit magnete con attacco 1/2”M
- Flange UNI EN 1092-1 PN16
- Coibentazione: spessore 20 mm, in polietilene
espanso a celle chiuse (densità 30 kg/m³,
conducibilità termica 0,038 W/m K, classe B2
di reazione al fuoco)

R146D

ATTACCHI FILETTATI Defangatore per la separazione e l’eliminazione delle
CODICE MISURA €/pcs. CL impurità presenti nell’impianto.
R146DY014 3/4” 115,19 CT 1 - Utilizzabile anche come disaeratore-defangatore
R146DY015 1” 134,62 CT 1 - mediante installazione di valvola sfogo aria R99S,
R146DY016 1-1/4” 146,99 CT 1 - non compresa, al posto del tappo superiore.
R146DY017 1-1/2” 154,36 CT 1 - Corpo in ottone con attacchi filettati; oppure con
R146DY018 2” 170,85 CT 1 - corpo in acciaio, attacchi flangiati e coibentazione.
ATTACCHI FLANGIATI Completo di scarico con attacco portagomma,
tappo con guarnizione e filtro per separazione
CODICE MISURA €/pcs. CL
R146DY105 DN50 1339,80 CT 1 - impurità in acciaio.
R146DY106 DN65 1407,98 CT 1 - Impiego con acqua o soluzioni glicolate
R146DY108 DN80 1813,67 CT 1 - (glicole max 30 % per versioni filettate,
R146DY110 DN100 2508,36 CT 1 - max 50 % per versioni flangiate).
R146DY112 DN125 3830,14 CT 1 - Temperatura massima di esercizio 110 °C.
R146DY115 DN150 4491,74 CT 1 - Pressione massima di esercizio 10 bar.
 NOTA
Attacco 1/2”F superiore con tappo di chiusura.
VERSIONE FILETTATA
Attacchi UNI ISO 228.
VERSIONE FLANGIATA
Flange UNI EN 1092-1 PN16.
Coibentazione: spessore 20 mm, in polietilene espanso a celle
chiuse (densità 30 kg/m³, conducibilità termica 0,038 W/m K,
Classe B2 di reazione al fuoco).

R146W

CODICE MISURA €/pcs. CL Coibentazione per defangatori serie R146C e R146M/
R146WY001 Per R146D/M 43,14 Z 1 5 R146D con attacchi filettati.
da 3/4” - 1”
Per R146D/M
R146WY002 da 1-1/4”, 1-1/2” 46,22 Z 1 5  NOTA
R146WY003 Per R146D/M da 2” 49,31 Z 1 5 Materiali
Polietilene espanso reticolato per R146D, R146M.
R146WY015 Per R146CX005 23,90 Z 1 4 Polipropilene espanso per R146C.
R146WY006 Per R146CKX016 68,90 Z 1 2
R146WY007 Per R146CKX017 60,90 Z 1 2 - R146WY006, R146WY007: coibentazione corpo defangatore
Per
R146WY010 R146CKX006-07-16-17 31,90 Z 1 3 + raccordo orientabile + valvole a sfera.
- R146WY010: coibentazione corpo defangatore
+ raccordo orientabile.

ALTRI COMPONENTI DI CT - SEPARATORI IDRAULICI, DEFANGATORI, FILTRI, VALVOLE DI RITEGNO, VALVOLE DIFFERENZIALI CAPITOLO 6 213
