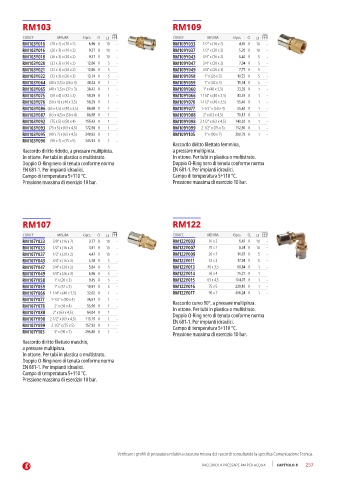

Page 259 - GIACOMINI - LISTINO 2024 - FIDRA
P. 259
RM103 RM109
CODICE MISURA €/pcs. CL CODICE MISURA €/pcs. CL
RM103Y010 (20 x 2) x (16 x 2) 6,96 R 10 - RM109Y033 1/2” x (16 x 2) 4,65 R 10 -
RM103Y016 (26 x 3) x (16 x 2) 9,37 R 10 - RM109Y037 1/2” x (20 x 2) 5,20 R 10 -
RM103Y018 (26 x 3) x (20 x 2) 9,37 R 10 - RM109Y043 3/4” x (16 x 2) 6,40 R 5 -
RM103Y020 (32 x 3) x (16 x 2) 12,66 R 5 - RM109Y047 3/4” x (20 x 2) 7,04 R 5 -
RM103Y021 (32 x 3) x (20 x 2) 12,66 R 5 - RM109Y049 3/4” x (26 x 3) 7,77 R 5 -
RM103Y022 (32 x 3) x (26 x 3) 13,14 R 5 - RM109Y058 1” x (26 x 3) 10,72 R 5 -
RM103Y064 (40 x 3,5) x (26 x 3) 38,42 R 1 - RM109Y059 1” x (32 x 3) 11,54 R 5 -
RM103Y065 (40 x 3,5) x (32 x 3) 38,42 R 1 - RM109Y060 1” x (40 x 3,5) 33,39 R 1 -
RM103Y075 (50 x 4) x (32 x 3) 58,29 R 1 - RM109Y066 1-1/4” x (40 x 3,5) 43,53 R 1 -
RM103Y076 (50 x 4) x (40 x 3,5) 58,29 R 1 - RM109Y076 1-1/2” x (40 x 3,5) 55,40 R 1 -
RM103Y086 (63 x 4,5) x (40 x 3,5) 86,98 R 1 - RM109Y077 1-1/2” x (50 x 4) 55,40 R 1 -
RM103Y087 (63 x 4,5) x (50 x 4) 86,98 R 1 - RM109Y088 2” x (63 x 4,5) 70,13 R 1 -
RM103Y092 (75 x 5) x (50 x 4) 155,43 R 1 - RM109Y098 2 1/2” x (63 x 4,5) 140,02 R 1 -
RM103Y093 (75 x 5) x (63 x 4,5) 172,98 R 1 - RM109Y099 2 1/2” x (75 x 5) 152,90 R 1 -
RM103Y095 (90 x 7) x (63 x 4,5) 340,92 R 1 - RM109Y105 3” x (90 x 7) 290,79 R 1 -
RM103Y096 (90 x 7) x (75 x 5) 345,93 R 1 -
Raccordo diritto filettato femmina,
Raccordo diritto ridotto, a pressare multipinza. a pressare multipinza.
In ottone. Per tubi in plastica o multistrato. In ottone. Per tubi in plastica o multistrato.
Doppio O-Ring nero di tenuta conforme norma Doppio O-Ring nero di tenuta conforme norma
EN 681-1. Per impianti idraulici. EN 681-1. Per impianti idraulici.
Campo di temperatura 5÷110 °C. Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar. Pressione massima di esercizio 10 bar.
RM107 RM122
CODICE MISURA €/pcs. CL CODICE MISURA €/pcs. CL
RM107Y023 3/8” x (16 x 2) 3,77 R 10 - RM122Y003 16 x 2 6,49 R 10 -
RM107Y033 1/2” x (16 x 2) 3,91 R 10 - RM122Y007 20 x 2 8,24 R 10 -
RM107Y037 1/2” x (20 x 2) 4,47 R 10 - RM122Y009 26 x 3 11,93 R 5 -
RM107Y043 3/4” x (16 x 2) 5,70 R 5 - RM122Y011 32 x 3 17,94 R 5 -
RM107Y047 3/4” x (20 x 2) 5,84 R 5 - RM122Y013 40 x 3,5 60,84 R 1 -
RM107Y049 3/4” x (26 x 3) 6,96 R 5 - RM122Y014 50 x 4 75,27 R 1 -
RM107Y058 1” x (26 x 3) 9,45 R 5 - RM122Y015 63 x 4,5 104,07 R 1 -
RM107Y059 1” x (32 x 3) 10,97 R 5 - RM122Y016 75 x 5 238,16 R 1 -
RM107Y066 1-1/4” x (40 x 3,5) 32,02 R 1 - RM122Y017 90 x 7 456,24 R 1 -
RM107Y077 1-1/2” x (50 x 4) 36,57 R 1 -
RM107Y078 2” x (50 x 4) 55,96 R 1 - Raccordo curvo 90°, a pressare multipinza.
RM107Y088 2” x (63 x 4,5) 64,04 R 1 - In ottone. Per tubi in plastica o multistrato.
RM107Y098 2 1/2” x (63 x 4,5) 113,15 R 1 - Doppio O-Ring nero di tenuta conforme norma
EN 681-1. Per impianti idraulici.
RM107Y099 2 1/2” x (75 x 5) 157,93 R 1 - Campo di temperatura 5÷110 °C.
RM107Y105 3” x (90 x 7) 295,80 R 1 - Pressione massima di esercizio 10 bar.
Raccordo diritto filettato maschio,
a pressare multipinza.
In ottone. Per tubi in plastica o multistrato.
Doppio O-Ring nero di tenuta conforme norma
EN 681-1. Per impianti idraulici.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar.
Verificare i profili di pressatura relativi a ciascuna misura dei raccordi consultando la specifica Comunicazione Tecnica.
RACCORDI A PRESSARE RM PER ACQUA CAPITOLO 8 257
