P. 277

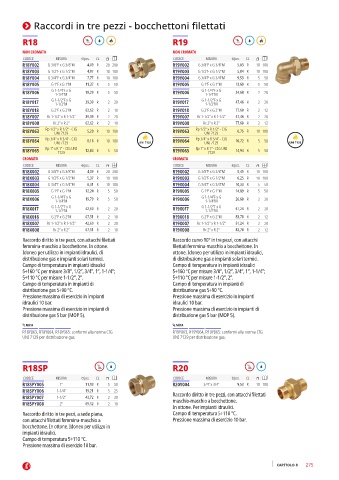

Raccordi in tre pezzi - bocchettoni filettati
R18 R19
NON CROMATO NON CROMATO
CODICE MISURA €/pcs. CL CODICE MISURA €/pcs. CL
R18Y002 G 3/8”F x G 3/8”M 4,09 R 20 200 R19Y002 G 3/8”F x G 3/8”M 5,03 R 10 100
R18Y003 G 1/2”F x G 1/2”M 4,97 R 10 100 R19Y003 G 1/2”F x G 1/2”M 5,84 R 10 100
R18Y004 G 3/4”F x G 3/4”M 7,77 R 10 100 R19Y004 G 3/4”F x G 3/4”M 9,53 R 5 50
R18Y005 G 1”F x G 1”M 11,37 R 5 50 R19Y005 G 1”F x G 1”M 13,69 R 5 50
R18Y006 G 1-1/4”F x G 18,29 R 5 50 R19Y006 G 1-1/4”F x G 24,68 R 2 20
1-1/4”M
1-1/4”M
R18Y017 G 1-1/2”F x G 39,39 R 2 20 R19Y017 G 1-1/2”F x G 47,46 R 2 20
1-1/2”M
1-1/2”M
R18Y018 G 2”F x G 2”M 62,62 R 2 10 R19Y018 G 2”F x G 2”M 77,60 R 2 12
R18Y007 Rc 1-1/2” x R 1-1/2” 39,39 R 2 20 R19Y007 Rc 1-1/2” x R 1-1/2” 47,46 R 2 20
R18Y008 Rc 2” x R 2” 62,62 R 2 10 R19Y008 Rc 2” x R 2” 77,60 R 2 12
R18Y063 Rp 1/2” x R 1/2” - CIG 5,20 R 10 100 R19Y063 Rp 1/2” x R 1/2” - CIG 6,75 R 10 100
UNI 7129
UNI 7129
R18Y064 Rp 3/4” x R 3/4” - CIG 8,16 R 10 100 UNI 7129 R19Y064 Rp 3/4” x R 3/4” - CIG 10,72 R 5 50 UNI 7129
UNI 7129
UNI 7129
R18Y065 Rp 1” x R 1” - CIG UNI 12,83 R 5 50 R19Y065 Rp 1” x R 1” - CIG UNI 14,94 R 5 50
7129
7129
CROMATO CROMATO
CODICE MISURA €/pcs. CL CODICE MISURA €/pcs. CL
R18X002 G 3/8”F x G 3/8”M 4,39 R 20 200 R19X002 G 3/8”F x G 3/8”M 5,45 R 10 100
R18X003 G 1/2”F x G 1/2”M 5,37 R 10 100 R19X003 G 1/2”F x G 1/2”M 6,25 R 10 100
R18X004 G 3/4”F x G 3/4”M 8,41 R 10 100 R19X004 G 3/4”F x G 3/4”M 10,33 R 5 50
R18X005 G 1”F x G 1”M 12,24 R 5 50 R19X005 G 1”F x G 1”M 14,89 R 5 50
R18X006 G 1-1/4”F x G 19,79 R 5 50 R19X006 G 1-1/4”F x G 26,60 R 2 20
1-1/4”M
1-1/4”M
R18X017 G 1-1/2”F x G 42,60 R 2 20 R19X017 G 1-1/2”F x G 51,24 R 2 20
1-1/2”M
1-1/2”M
R18X018 G 2”F x G 2”M 67,51 R 2 10 R19X018 G 2”F x G 2”M 83,78 R 2 12
R18X007 Rc 1-1/2” x R 1-1/2” 42,60 R 2 20 R19X007 Rc 1-1/2” x R 1-1/2” 51,24 R 2 20
R18X008 Rc 2” x R 2” 67,51 R 2 10 R19X008 Rc 2” x R 2” 83,78 R 2 12
Raccordo diritto in tre pezzi, con attacchi filettati Raccordo curvo 90° in tre pezzi, con attacchi
femmina-maschio a bocchettone. In ottone. filettati femmina-maschio a bocchettone. In
Idoneo per utilizzo in impianti idraulici, di ottone. Idoneo per utilizzo in impianti idraulici,
distribuzione gas e impianti solari termici. di distribuzione gas e impianti solari termici.
Campo di temperatura in impianti idraulici Campo di temperatura in impianti idraulici
5÷160 °C per misure 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷160 °C per misure 3/8”, 1/2”, 3/4”, 1”, 1-1/4”;
5÷110 °C per misure 1-1/2”, 2”. 5÷110 °C per misure 1-1/2”, 2”.
Campo di temperatura in impianti di Campo di temperatura in impianti di
distribuzione gas 5÷90 °C. distribuzione gas 5÷90 °C.
Pressione massima di esercizio in impianti Pressione massima di esercizio in impianti
idraulici 10 bar. idraulici 10 bar.
Pressione massima di esercizio in impianti di Pressione massima di esercizio in impianti di
distribuzione gas 5 bar (MOP 5). distribuzione gas 5 bar (MOP 5).
NOTA NOTA
R18Y063, R18Y064, R18Y065: conformi alla norma CIG R19Y063, R19Y064, R19Y065: conformi alla norma CIG
UNI 7129 per distribuzione gas. UNI 7129 per distribuzione gas.
R18SP R20
CODICE MISURA €/pcs. CL CODICE MISURA €/pcs. CL
R18SPY005 1” 11,93 R 5 50 R20Y004 3/4” x 3/4” 9,53 R 10 100
R18SPY006 1-1/4” 19,21 R 5 25
R18SPY007 1-1/2” 43,72 R 2 20 Raccordo diritto in tre pezzi, con attacchi filettati
R18SPY008 2” 69,52 R 2 10 maschio-maschio a bocchettone.
In ottone. Per impianti idraulici.
Raccordo diritto in tre pezzi, a sede piana, Campo di temperatura 5÷110 °C.
con attacchi filettati femmina-maschio a Pressione massima di esercizio 10 bar.
bocchettone. In ottone. Idoneo per utilizzo in
impianti idraulici.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar.
CAPITOLO 8 275
