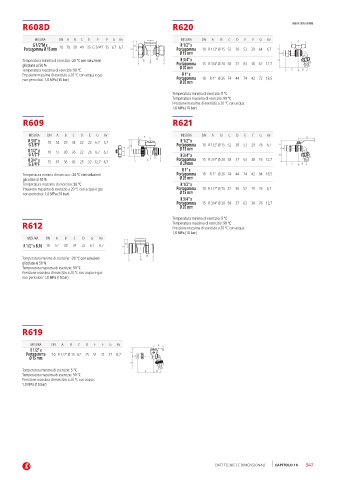

Page 349 - GIACOMINI - LISTINO 2024 - FIDRA

R608D R620 DIMENSIONI IN MM

MISURA DN A B C D E F G Kv MISURA DN A B C D E F G Kv G
G 1/2”M x R 1/2” x
Portagomma Ø 15 mm 10 78 30 49 35 G 3/4”F 35 6,7 6,7 C D Portagomma 10 R 1/2” Ø 15 52 30 52 29 64 6,7 F
Ø 15 mm A
Temperatura minima di esercizio: -20 °C con soluzioni E A B R 3/4” x E B
glicolate al 50 % Portagomma 15 R 3/4” Ø 20 58 37 63 38 62 12,7
Ø 20 mm
Temperatura massima di esercizio: 90 °C C D
R 1” x
Pressione massima di esercizio a 20 °C con acqua e gas Portagomma
non pericolosi: 1,0 MPa (10 bar) 18 R 1” Ø 26 74 44 74 42 72 18,5
Ø 26 mm
Temperatura minima di esercizio: 5 °C
Temperatura massima di esercizio: 90 °C
Pressione massima di esercizio a 20 °C con acqua:
1,0 MPa (10 bar)
R609 R621

MISURA DN A B C D E G Kv F MISURA DN A B C D E F G Kv G
R 3/8” x R 1/2” x
G 3/8”F 10 54 29 34 22 22 6,7 6,7 D Portagomma 10 R 1/2” Ø 15 52 30 52 29 76 6,7 F
R 1/2” x C Ø 15 mm A
G 1/2”F 10 57 30 36 22 26 6,7 6,7 E R 3/4” x E B
R 3/4” x A B Portagomma 15 R 3/4” Ø 20 58 37 63 38 76 12,7
G 3/4”F 15 67 36 43 25 32 12,7 6,7 Ø 20 mm C D
R 1” x
Temperatura minima di esercizio: -20 °C con soluzioni Portagomma 18 R 1” Ø 26 74 44 74 42 94 18,5
glicolate al 50 % Ø 26 mm
Temperatura massima di esercizio: 90 °C R 1/2” x
Pressione massima di esercizio a 20 °C con acqua e gas Portagomma 10 R 1/2” Ø 15 52 30 52 29 76 6,7
Ø 15 mm
non pericolosi: 1,0 MPa (10 bar)
R 3/4” x
Portagomma 15 R 3/4” Ø 20 58 37 63 38 76 12,7
Ø 20 mm
Temperatura minima di esercizio: 5 °C
R612 Temperatura massima di esercizio: 90 °C
Pressione massima di esercizio a 20 °C con acqua:
1,0 MPa (10 bar)
MISURA DN A B C D G Kv
R 1/2” x B.16 10 57 30 34 22 6,7 6,7 C D

B
Temperatura minima di esercizio: -20 °C con soluzioni A
glicolate al 50 %
Temperatura massima di esercizio: 90 °C
Pressione massima di esercizio a 20 °C con acqua e gas
non pericolosi: 1,0 MPa (10 bar)

R619

MISURA DN A B C D E F G Kv G
R 1/2” x
Portagomma 10 R 1/2” Ø 15 62 25 51 31 37 6,7 F
Ø 15 mm A
E B
Temperatura minima di esercizio: 5 °C C D
Temperatura massima di esercizio: 90 °C
Pressione massima di esercizio a 20 °C con acqua:
1,0 MPa (10 bar)

DATI TECNICI E DIMENSIONALI CAPITOLO 10 347
