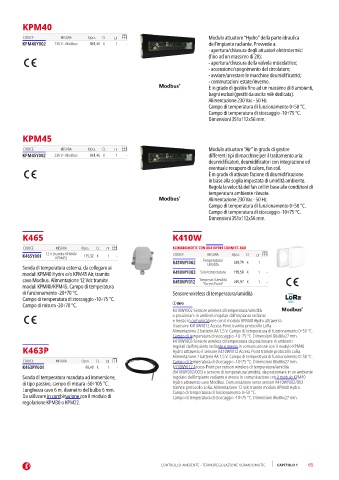

Page 67 - GIACOMINI - LISTINO 2024 - FIDRA

KPM40

CODICE MISURA €/pcs. CL Modulo attuatore “Hydro” della parte idraulica
KPM40Y002 230 V - Modbus 861,46 K 1 - dell’impianto radiante. Provvede a:
- apertura/chiusura degli attuatori elettrotermici
(fino ad un massimo di 20);
- apertura/chiusura della valvola miscelatrice;
- accensione/spegnimento del circolatore;
- avviare/arrestare le macchine deumidificatrici;
- commutazioni estate/inverno.
È in grado di gestire fino ad un massimo di 8 ambienti,
bagni esclusi (gestiti da uscita relè dedicata).
Alimentazione 230 Vac - 50 Hz.
Campo di temperatura di funzionamento 0÷50 °C.
Campo di temperatura di stoccaggio -10÷75 °C.
Dimensioni 351x112x56 mm.

KPM45

CODICE MISURA €/pcs. CL Modulo attuatore “Air” in grado di gestire
KPM45Y002 230 V - Modbus 861,46 K 1 - differenti tipi di macchine per il trattamento aria:
deumidificatori, deumidificatori con integrazione ed
eventuale recupero di calore, fan coil.
È in grado di attivare l’azione di deumidificazione
in base alla soglia impostata di umidità ambiente.
Regola la velocità del fan coil in base alle condizioni di
temperatura ambiente rilevate.
Alimentazione 230 Vac - 50 Hz.
Campo di temperatura di funzionamento 0÷50 °C.
Campo di temperatura di stoccaggio -10÷75 °C.
Dimensioni 351x112x56 mm.

K465 K410W

CODICE MISURA €/pcs. CL KLIMADOMOTIC CON KD410Y001 CONNECT-RAD
K465Y001 12 V (tramite KPM40/ 175,32 K 1 - CODICE MISURA €/pcs. CL
KPM45)
K410WY002 Temperatura/ 238,79 K 1 -
Sonda di temperatura esterna, da collegare ai Umidità
moduli KPM40 Hydro e/o KPM45 Air, tramite K410WY003 Solo temperatura 199,50 K 1 -
cavo Modbus. Alimentazione 12 Vdc tramite K410WY012 Temperat./Umidità 259,97 K 1 -
moduli KPM40/KPM45. Campo di temperatura “Access Point”
di funzionamento -20÷70 °C. Sensore wireless di temperatura/umidità
Campo di temperatura di stoccaggio -10÷75 °C.
Campo di misura -20÷70 °C. INFO
K410WY002 Sensore wireless di temperatura/umidità
a posizionare in ambienti regolati dall’impianto radiante
e messo in comunicazione con il modulo KPM40 Hydro attraverso
il sensore K410WY012 Access-Point tramite protocollo LoRa.
Alimentazione 2 batterie AA 1,5 V. Campo di temperatura di funzionamento 0÷50 °C.
Campo di temperatura di stoccaggio -10÷75 °C. Dimensioni 86x86x27 mm.
K410WY003 Sensore wireless di temperatura da posizionare in ambienti
K463P regolati dall’impianto radiante e messo in comunicazione con il modulo KPM40
Hydro attraverso il sensore K410WY012 Access-Point tramite protocollo LoRa.
Alimentazione 2 batterie AA 1,5 V. Campo di temperatura di funzionamento 0÷50 °C.
CODICE MISURA €/pcs. CL Campo di temperatura di stoccaggio -10÷75 °C. Dimensioni 86x86x27 mm.
K463PY001 - 68,40 K 1 - K410WY012 Access-Point per sensori wireless di temperatura/umidità
(K410WY002/003) e sensore di temperatura/umidità, da posizionare in un ambiente
Sonda di temperatura mandata ad immersione, regolato dall’impianto radiante e messo in comunicazione con il modulo KPM40
di tipo passivo, campo di misura -50÷105 °C. Hydro attraverso cavo ModBus. Comunicazione verso sensori K410WY002/003
Lunghezza cavo 6 m, diametro del bulbo 6 mm. tramite protocollo LoRa. Alimentazione 12 Vdc tramite modulo KPM40 Hydro.
Campo di temperatura di funzionamento 0÷50 °C.
Da utilizzare in combinazione con il modulo di Campo di temperatura di stoccaggio -10÷75 °C. Dimensioni 86x86x27 mm.
regolazione KPM30 o KPM22.
 NOTA
K410WY003: il sensore va automaticamente in OFF durante il raffrescamento estivo.

CONTROLLO AMBIENTE - TERMOREGOLAZIONE KLIMADOMOTIC CAPITOLO 1 65
