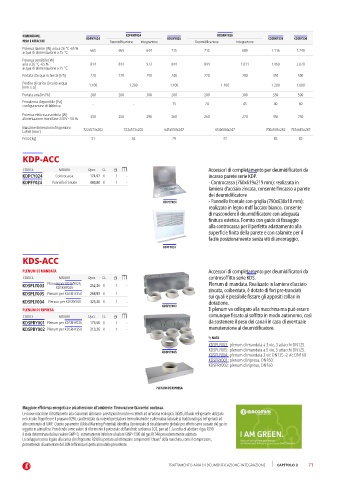

Page 73 - GIACOMINI - LISTINO 2024 - FIDRA

DIMENSIONI, KDPRHY024 KDSRHY026
PESO E ATTACCHI KDPHY024 Deumidificazione Integrazione KDSHY026 Deumidificazione Integrazione KDSRHY350 KDSRY500
Potenza latente [W] aria a 26 °C -65 % 665 665 644 715 715 689 1.116 1.740
acqua di alimentazione a 15 °C
Potenza sensibile [W]
aria a 26 °C -65 % 814 814 973 844 844 1.011 1.469 2.070
acqua di alimentazione a 15 °C
Portata d’acqua richiesta [l/h] 220 220 290 240 220 280 350 500
Perdita di carico circuito acqua 1.100 1.200 1.100 1.100 1.200 1.600
[mm.c.a.]
Portata aria [m /h] 200 200 300 200 200 300 350 500
3
Prevalenza disponibile [Pa]
configurazione di fabbrica - - 15 24 45 40 60
Potenza elettrica assorbita [W]
alimentazione monofase 230 V - 50 Hz 250 250 290 260 260 270 456 750
Massime dimensioni d’ingombro 722x573x202 722x573x202 645x550x247 654x584x247 700x593x262 767x645x287
LxPxH [mm]
Peso [kg] 31 34 29 32 85 85

KDP-ACC

CODICE MISURA €/pcs. CL Accessori di completamento per deumidificatori da
KDPCY024 Controcassa 174,97 K 1 - incasso parete serie KDP.
KDPFY024 Pannello frontale 440,80 K 1 - - Controcassa (760x619x219 mm): realizzata in
lamiera d’acciaio zincata, consente l’incasso a parete
del deumidificatore
KDPCY024 - Pannello frontale con griglia (790x630x18 mm):
realizzato in legno mdf laccato bianco, consente
di nascondere il deumidificatore con adeguata
finitura estetica. Fornito con guide di fissaggio
alla controcassa per il perfetto adattamento alla
superficie finita della parete e con calamite per il
facile posizionamento senza viti di ancoraggio.
KDPFY024
KDS-ACC

PLENUM DI MANDATA Accessori di completamento per deumidificatori da
CODICE MISURA €/pcs. CL controsoffitto serie KDS.
KDSPLY003 Plenum per KDSHY026, 252,26 K 1 - Plenum di mandata. Realizzato in lamiera d’acciaio
KDSRHY026
KDSPLY005 Plenum per KDSRHY350 268,93 K 1 - zincata, coibentato, è dotato di fori pre-tranciati
sui quali è possibile fissare gli appositi collari in
KDSPLY004 Plenum per KDSRY500 325,20 K 1 - dotazione.
KDSPLY003
PLENUM DI RIPRESA Il plenum va collegato alla macchina ma può essere
CODICE MISURA €/pcs. CL comunque fissato al soffitto in modo autonomo, così
KDSPRY001 Plenum per KDSRHY026 175,50 K 1 - da sostenere il peso dei canali in caso di eventuale
KDSPRY002 Plenum per KDSRHY350 213,26 K 1 - manutenzione al deumidificatore.
 NOTA
KDSPLY003: plenum di mandata a 3 vie, 3 attacchi DN125.
KDSPLY005: plenum di mandata a 5 vie, 5 attacchi DN125.
KDSPLY005
KDSPLY004: plenum di mandata 2 vie DN125 -2 vie DN160
KDSPRY001: plenum di ripresa, DN160.
KDSPRY002: plenum di ripresa, DN160.

PLENUM DI RIPRESA

Maggiore efficienza energetica e più attenzione all’ambiente: l’innovazione Giacomini continua.
Le nuove macchine di trattamento aria Giacomini abbinano prestazioni tecniche eccellenti ad un’anima ecologica: infatti, il fluido refrigerante utilizzato
nel circuito frigorifero è il propano R290, caratterizzato da notevoli prestazioni termodinamiche e alternativa naturale ai tradizionali gas refrigeranti ad
alto contenuto di GWP. Questo parametro (Global Warming Potential) identifica il potenziale di riscaldamento globale per effetto serra causato dal gas in
oggetto in atmosfera. Prendendo come valore di riferimento il potenziale dell’anidride carbonica CO2, pari ad 1, la scelta di adottare il gas R290
è stata determinata dal suo valore GWP=3, estremamente inferiore al valore GWP=1300 del gas R134A precedentemente adottato.
Lo sviluppo tecnico legato alla carica di refrigerante R290 ha portato ad ottimizzare componenti “chiave” della macchina, come il compressore,
permettendo di aumentare del 30% l’efficienza rispetto al modello precedente.

TRATTAMENTO ARIA DI DEUMIDIFICAZIONE-INTEGRAZIONE CAPITOLO 2 71
