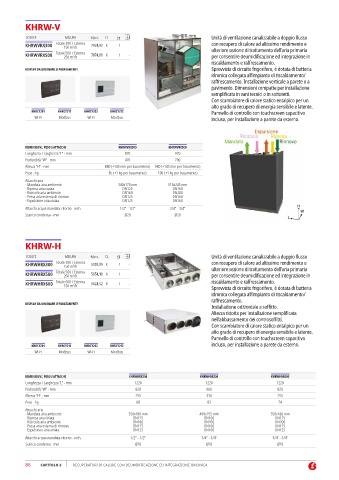

Page 88 - GIACOMINI - LISTINO 2024 - FIDRA

KHRW-V

CODICE MISURA €/pcs. CL Unità di ventilazione canalizzabile a doppio flusso
KHRWVRX300 Totale 300 / Esterna 7024,92 K 1 - con recupero di calore ad altissimo rendimento e
150 m /h
3
ulteriore sezione di trattamento dell’aria primaria
KHRWVRX500 Totale 500 / Esterna 7874,81 K 1 - per consentire deumidificazione ed integrazione in
250 m /h
3
riscaldamento e raffrescamento.
DISPLAY DA ORDINARE SEPARATAMENTE Sprovvista di circuito frigorifero, è dotata di batteria
idronica collegata all’impianto di riscaldamento/
raffrescamento. Installazione verticale a parete o a
pavimento. Dimensioni compatte per installazione
semplificata in vani tecnici o in sottotetti.
Con scambiatore di calore statico entalpico per un
alto grado di recupero di energia sensibile e latente.
KHRCY201 KHRCY211 KHRCY202 KHRCY212 Pannello di controllo con touchscreen capacitivo
Wi-Fi Modbus Wi-Fi Modbus incluso, per installazione a parete da esterno.

DIMENSIONI, PESO E ATTACCHI KHRWVRX300 KHRWVRX500
Lunghezza / Larghezza “L” - mm 870 970
Profondità “W” - mm 470 700
Altezza “H” - mm 880 (+145 mm per basamento) 980 (+145 mm per basamento)
Peso - kg 85 (+1 kg per basamento) 100 (+1 kg per basamento)
Attacchi aria
- Mandata aria ambiente 340x170 mm 510x245 mm
- Ripresa aria viziata DN125 DN160
- Ricircolo aria ambiente DN160 DN200
- Presa aria esterna di rinnovo DN125 DN160
- Espulsione aria viziata DN125 DN160
Attacchi acqua mandata-ritorno - inch. 1/2” - 1/2” 3/4” - 3/4”
Scarico condensa - mm Ø20 Ø20

KHRW-H

CODICE MISURA €/pcs. CL Unità di ventilazione canalizzabile a doppio flusso
KHRWHRX300 Totale 300 / Esterna 5102,99 K 1 - con recupero di calore ad altissimo rendimento e
150 m /h
3
KHRWHRX500 Totale 500 / Esterna 5954,10 K 1 - ulteriore sezione di trattamento dell’aria primaria
per consentire deumidificazione ed integrazione in
250 m /h
3
KHRWHRX600 Totale 600 / Esterna 5624,52 K 1 - riscaldamento e raffrescamento.
150 m /h
3
Sprovvista di circuito frigorifero, è dotata di batteria
idronica collegata all’impianto di riscaldamento/
raffrescamento.
DISPLAY DA ORDINARE SEPARATAMENTE
Installazione orizzontale a soffitto.
Altezza ridotta per installazione semplificata
nell’abbassamento dei controsoffitti.
Con scambiatore di calore statico entalpico per un
alto grado di recupero di energia sensibile e latente.
Pannello di controllo con touchscreen capacitivo
KHRCY201 KHRCY211 KHRCY202 KHRCY212 incluso, per installazione a parete da esterno.
Wi-Fi Modbus Wi-Fi Modbus

DIMENSIONI, PESO E ATTACCHI KHRWHRX300 KHRWHRX500 KHRWHRX600
Lunghezza / Larghezza “L” - mm 1220 1220 1220
Profondità “W” - mm 820 960 820
Altezza “H” - mm 255 330 255
Peso - kg 68 83 74
Attacchi aria
- Mandata aria ambiente 350x180 mm 490x255 mm 550x180 mm
- Ripresa aria viziata DN125 DN160 DN125
- Ricircolo aria ambiente DN160 DN200 DN200
- Presa aria esterna di rinnovo DN125 DN160 DN125
- Espulsione aria viziata DN125 DN160 DN125
Attacchi acqua mandata-ritorno - inch. 1/2” - 1/2” 3/4” - 3/4” 3/4” - 3/4”
Scarico condensa - mm Ø20 Ø20 Ø20

86 CAPITOLO 2 RECUPERATORI DI CALORE CON DEUMIDIFICAZIONE ED INTEGRAZIONE IDRONICA
