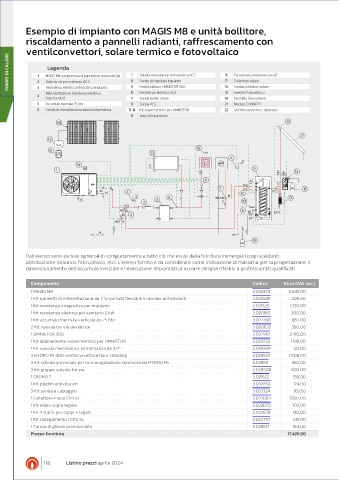

Esempio di impianto con MAGIS M8 e unità bollitore,
riscaldamento a pannelli radianti, raffrescamento con

ventilconvettori, solare termico e fotovoltaico
POMPE DI CALORE 1 2 MAGIS M8 comprensiva di pannello di comando (1a) 8 7 Valvola miscelatrice termostatica ACS 16 17 Termostato ambiente on-off
Legenda

Sonda di mandata impianto
Collettore solare
Valvole di precedenza ACS
19
Inverter fotovoltaico
Resistenza elettrica ACS
Relè abilitazione resistenza elettrica
4 3 Resistenza elettrica integrativa impianto 10 9 Unità bollitore OMNISTOR 300 18 Sonda collettore solare
(non fornito) 11 Sonda boiler solare 20 Pannello fotovoltaico
5 Accumulo inerziale 75 litri 12 Sonda ACS 21 Modulo CONNEXT
6 Sonda di mandata zona bassa temperatura 13-14 Kit solare termico per OMNISTOR 22 Ventilconvettore idronico
15 Vaso d’espansione
20 18
17
19
ZCS 16
21
22 T
4
V
1a V
1 D 9 14
MP RP
6 AC
MU V
R 7 RC 15
M 4 12 UCS
V V 8 M MIX H 13
SC 3 5 υ C 10
D B
AB A 11 RU EFS
B 2
D AF
AB A
15

Dall’elenco sono esclusi: optional di completamento e tutto ciò che esula dalla fornitura Immergas (corpi scaldanti,
distribuzione idraulica, fotovoltaico, etc). L’elenco fornito è da considerare come indicazione di massima; per la progettazione, il
dimensionamento dell’accumulo inerziale e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati

Componente Codice Euro (IVA esc.)
1 MAGIS M8 3.032374 5.545,00
1 Kit rubinetti di intercettazione da 1” ¼ con tubi flessibili in acciaio antivibranti 3.032846 206,00
1 Kit resistenza integrativa per impianto 3.021525 1.320,00
1 Kit resistenza elettrica per sanitario 2 kW 3.020861 300,00
1 Kit accumulo inerziale verticale da 75 litri 3.027288 887,00
2 Kit valvola tre vie deviatrice 3.020632 350,00
1 OMNISTOR 300 3.027910 2.410,00
1 Kit abbinamento solare termico per OMNISTOR 3.029723 1.198,00
1 Kit valvola miscelatrice termostatica da 3/4” 3.019099 123,00
3 HYDRO FS 400 ventilconvettore floor standing 3.028501 1.908,00
3 Kit scheda universale per termoregolazione commerciale HYDRO FS 3.028511 450,00
3 Kit gruppo valvola tre vie 3.028508 603,00
1 CRONO 7 3.021622 156,00
1 Kit piedini antivibranti 3.032854 174,00
3 Kit sonda e cablaggio 3.033324 163,50
1 Collettore Piano CP4 XL 3.022664 1.087,00
1 Kit telaio sopra tegole 3.022670 103,00
1 Kit 4 staffe per coppi e tegole 3.022678 130,00
1 Kit collegamento 1 CP4 XL 3.022797 149,00
1 Tanica di glicole premiscelato 3.028517 164,00
Prezzo fornitura 17.426,50

118 Listino prezzi aprile 2024
