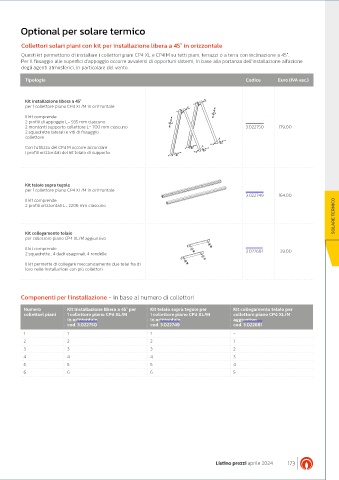

Page 174 - IMMERGAS - LISTINO APRILE 2024 - FIDRA

Optional per solare termico

Collettori solari piani con kit per installazione libera a 45° in orizzontale
Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti piani, terrazzi o a terra con inclinazione a 45°.
Per il fissaggio alle superfici d’appoggio occorre avvalersi di opportuni sistemi, in base alla portanza dell’installazione all’azione
degli agenti atmosferici, in particolare del vento.

Tipologia Codice Euro (IVA esc.)

Kit installazione libera a 45°
per 1 collettore piano CP4 XL/M in orizzontale
Il kit comprende:
2 profili di appoggio L= 935 mm ciascuno
2 montanti supporto collettore L= 700 mm ciascuno 3.022750 179,00
2 squadrette laterali e viti di fissaggio
collettore

Con l’utilizzo del CP4 M occorre accorciare
i profili orizzontali del kit telaio di supporto.

Kit telaio sopra tegole
per 1 collettore piano CP4 XL/M in orizzontale
3.022749 164,00
Il kit comprende:
SOLARE TERMICO
2 profili orizzontali L= 2206 mm ciascuno

Kit collegamento telaio
per collettore piano CP4 XL/M aggiuntivo
Il kit comprende: 3.022681 39,00
2 squadrette , 4 dadi esagonali, 4 rondelle

Il kit permette di collegare meccanicamente due telai fra di
loro nelle installazioni con più collettori.

Componenti per l'installazione - in base al numero di collettori

Numero Kit installazione libera a 45° per Kit telaio sopra tegole per Kit collegamento telaio per
collettori piani 1 collettore piano CP4 XL/M 1 collettore piano CP4 XL/M collettore piano CP4 XL/M
in orizzontale in orizzontale aggiuntivo
cod. 3.022750 cod. 3.022749 cod. 3.022681
1 1 1 -
2 2 2 1
3 3 3 2
4 4 4 3
5 5 5 4
6 6 6 5

Listino prezzi aprile 2024 173
