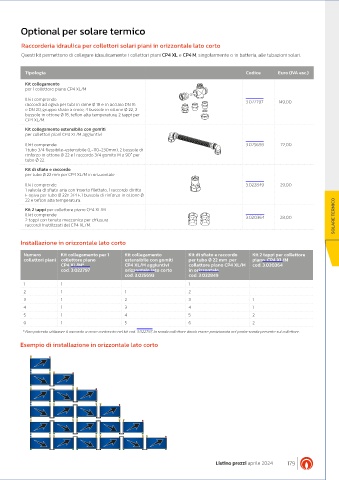

Page 180 - IMMERGAS - LISTINO APRILE 2024 - FIDRA

Optional per solare termico

Raccorderia idraulica per collettori solari piani in orizzontale lato corto
Questi kit permettono di collegare idraulicamente i collettori piani CP4 XL e CP4 M, singolarmente o in batteria, alle tubazioni solari.

Tipologia Codice Euro (IVA esc.)

Kit collegamento
per 1 collettore piano CP4 XL/M
Il kit comprende: 3.022797 149,00
raccordi ad ogiva per tubi in rame Ø 18 e in acciaio DN 16
e DN 20, gruppo sfiato a croce, 4 bussole in ottone Ø 22, 2
bussole in ottone Ø 18, teflon alta temperatura, 2 tappi per
CP4 XL/M.
Kit collegamento estensibile con gomiti
per collettori piani CP4 XL/M aggiuntivi
Il kit comprende: 3.025693 72,00
1 tubo 3/4 flessibile-estensibile (L=110-230mm), 2 bussole di
rinforzo in ottone Ø 22 e 1 raccordo 3/4 gomito M a 90° per
tubo Ø 22.
Kit di sfiato e raccordo
per tubo Ø 22 mm per CP4 XL/M in orizzontale
Il kit comprende: 3.022849 29,00
1 valvola di sfiato aria con inserto filettato, 1 raccordo diritto
F ogiva per tubo Ø 22e 3/4 F, 1 bussola di rinforzo in ottone Ø
22 e teflon alta temperatura.
Kit 2 tappi per collettore piano CP4 XL/M
Il kit comprende: SOLARE TERMICO
2 tappi con tenuta meccanica per chiusura 3.020364 28,00
raccordi inutilizzati del CP4 XL/M.

Installazione in orizzontale lato corto

Numero Kit collegamento per 1 Kit collegamento Kit di sfiato e raccordo Kit 2 tappi per collettore
collettori piani collettore piano estensibile con gomiti per tubo Ø 22 mm per piano CP4 XL/M
CP4 XL/M* CP4 XL/M aggiuntivi collettore piano CP4 XL/M cod. 3.020364
cod. 3.022797 orizzontale lato corto in orizzontale
cod. 3.025693 cod. 3.022849
1 1 - 1 -
2 1 1 2 -
3 1 2 3 1
4 1 3 4 1
5 1 4 5 2
6 1 5 6 2
* Non potendo utilizzare il raccordo a croce contenuto nel kit cod. 3.022797, la sonda collettore dovrà essere posizionata nel porta-sonda presente sul collettore.

Esempio di installazione in orizzontale lato corto

Listino prezzi aprile 2024 179
