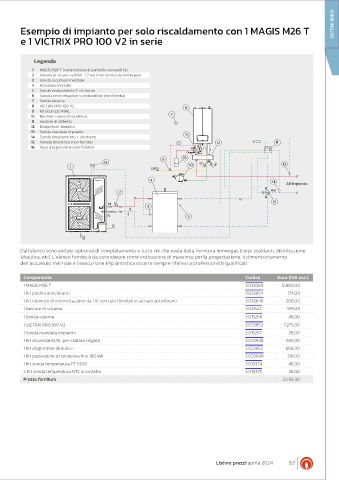

Esempio di impianto per solo riscaldamento con 1 MAGIS M26 T SISTEMI IBRIDI
e 1 VICTRIX PRO 100 V2 in serie

Legenda

1 MAGIS M26 T (comprensiva di pannello comandi 1a)
2 Valvola di sicurezza INAIL 2,7 bar (non fornita da Immergas)
3 Sonda accumulo inerziale
4 Accumulo inerziale
5 Sonda innalzamento T. di ritorno
6 Valvola intercettazione combustibile (non fornita)
7 Sonda esterna
8 VICTRIX PRO 100 V2 8
9 Kit sicurezze INAIL
10 Neutralizzatore di condensa 7
11 Gestore di sistema
12 Disgiuntore idraulico
13 Sonda mandata impianto
14 Sonda innalzamento T. di ritorno 9
15 Valvola deviatrice (non fornita) V 12 V 11
16 Vaso d'espansione (non fornito)
6 16
1a G 13
1 GAS 10 SC

4 14 All'impianto
B
2 D AB
A
15
M
3
R 5
V

SC
Dall’elenco sono esclusi: optional di completamento e tutto ciò che esula dalla fornitura Immergas (corpi scaldanti, distribuzione
idraulica, etc). L’elenco fornito è da considerare come indicazione di massima; per la progettazione, il dimensionamento
dell’accumulo inerziale e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati.

Componente Codice Euro (IVA esc.)
1 MAGIS M26 T 3.032383 12.880,00
1 Kit piedini antivibranti 3.032854 174,00
1 Kit rubinetti di intercettazione da 1 ¼" con tubi flessibili in acciaio antivibranti 3.032846 206,00
1 Gestore di sistema 3.021522 919,00
1 Sonda esterna 3.015266 46,00
1 VICTRIX PRO 100 V2 3.033853 7.275,00
1 Sonda mandata impianto 3.015267 38,00
1 Kit sicurezze INAIL per caldaia singola 3.023949 565,00
1 Kit disgiuntore idraulico 3.023952 668,00
1 Kit passivatore di condensa fino 180 kW 3.033688 318,00
1 Kit sonda temperatura PT 1000 3.019374 46,00
2 Kit sonda temperatura NTC a contatto 3.019375 26,00
Prezzo fornitura 23.161,00

Listino prezzi aprile 2024 67
