P. 104

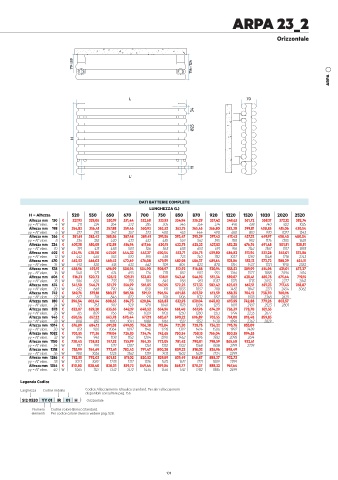

ARPA 23_2
Orizzontale
79÷89 114÷124
ARPA
L 70
34
Ø23
H
11
L'
DATI BATTERIE COMPLETE
LUNGHEZZA (L)
H = Altezza 520 550 650 670 700 750 850 870 920 1220 1520 1820 2020 2520
Altezza mm 130 € 327,93 329,06 330,19 331,44 332,68 333,93 334,94 336,29 337,42 349,63 361,72 368,17 372,12 382,74
yy = N° elem. 4 W 211 224 264 272 285 305 346 354 374 496 618 740 822 1025
Altezza mm 198 € 354,83 356,41 357,88 359,46 360,93 362,52 363,75 365,45 366,80 383,30 399,81 408,85 415,06 430,54
yy = N° elem. 6 W 277 293 347 357 373 400 453 464 490 650 810 970 1077 1343
Altezza mm 266 € 381,61 383,42 385,56 387,48 389,41 391,56 393,47 395,39 397,43 417,43 437,32 449,97 458,45 480,04
yy = N° elem. 8 W 336 355 420 433 452 485 549 562 595 788 982 1176 1305 1628
Altezza mm 334 € 407,38 410,08 412,58 414,94 417,66 420,15 422,75 425,23 427,83 452,35 476,76 491,45 501,51 528,51
yy = N° elem. 10 W 391 413 488 503 526 563 638 653 691 916 1142 1367 1517 1893
Altezza mm 402 € 434,94 438,00 441,05 444,22 447,27 450,54 453,71 456,75 459,80 486,82 513,94 533,26 545,01 575,86
yy = N° elem. 12 W 442 468 553 570 595 638 723 740 782 1037 1292 1548 1718 2143
Altezza mm 470 € 462,52 466,03 469,42 472,69 476,08 479,59 482,98 486,37 489,64 521,06 552,13 573,72 588,29 624,11
yy = N° elem. 14 W 492 520 615 633 662 709 804 823 870 1154 1437 1721 1910 2383
Altezza mm 538 € 488,96 493,15 496,99 500,94 504,90 508,97 512,92 516,88 520,94 555,52 589,99 614,96 631,01 673,27
yy = N° elem. 16 W 540 571 674 695 726 778 882 903 955 1266 1577 1888 2096 2614
Altezza mm 606 € 516,31 520,72 525,12 529,31 533,83 538,11 542,41 546,93 551,34 589,87 628,41 655,75 675,64 719,15
yy = N° elem. 18 W 586 620 733 755 789 845 958 981 1037 1375 1713 2052 2277 2841
Altezza mm 674 € 541,50 546,71 551,79 556,99 561,85 567,05 572,25 577,33 582,42 625,02 667,51 697,23 717,45 768,87
yy = N° elem. 20 W 632 668 790 814 850 911 1033 1057 1118 1482 1847 2211 2454 3062
Altezza mm 742 € 569,76 575,18 580,27 585,58 591,12 596,54 601,85 607,39 612,59 658,35 704,12 738,70 760,96
yy = N° elem. 22 W 677 716 846 872 911 976 1106 1132 1197 1588 1978 2368 2629
Altezza mm 810 € 596,54 602,64 608,63 614,73 620,84 626,83 632,93 639,04 645,02 693,95 742,88 779,26 803,57
yy = N° elem. 24 W 721 763 901 929 970 1040 1178 1206 1275 1691 2107 2523 2801
Altezza mm 878 € 622,87 629,20 635,65 642,19 648,52 654,96 661,40 667,96 674,29 726,39 778,70 821,53
yy = N° elem. 26 W 765 809 956 985 1029 1103 1250 1280 1353 1794 2235 2677
Altezza mm 946 € 650,56 657,22 663,78 670,44 677,11 683,67 690,22 696,89 703,55 761,08 818,48 859,83
yy = N° elem. 28 W 808 855 1010 1041 1088 1166 1321 1352 1430 1896 2362 2829
Altezza mm 1014 € 676,89 684,12 691,58 699,03 706,38 713,84 721,30 728,75 736,22 795,76 855,09
yy = N° elem. 30 W 851 900 1064 1097 1146 1228 1392 1424 1506 1997 2489
Altezza mm 1082 € 703,55 711,36 719,04 726,83 734,74 742,65 750,34 758,13 766,04 830,35 894,53
yy = N° elem. 32 W 894 946 1118 1152 1204 1290 1462 1496 1582 2098 2614
Altezza mm 1150 € 730,45 738,82 747,52 755,99 764,35 773,05 781,42 790,01 798,59 865,60 932,61
yy = N° elem. 34 W 937 991 1171 1207 1261 1352 1532 1568 1658 2199 2739
Altezza mm 1218 € 755,99 764,69 773,61 782,43 791,47 800,28 809,22 818,02 826,96 898,49
yy = N° elem. 36 W 980 1036 1225 1262 1319 1413 1602 1639 1734 2299
Altezza mm 1286 € 782,55 792,03 801,53 811,02 820,52 829,89 839,49 848,87 858,37 932,73
yy = N° elem. 38 W 1023 1082 1278 1317 1376 1475 1671 1711 1809 2399
Altezza mm 1354 € 810,80 820,40 830,01 839,73 849,44 859,04 868,77 878,37 888,32 967,64
yy = N° elem. 40 W 1065 1127 1332 1372 1434 1536 1741 1782 1885 2499
Legenda Codice
Larghezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
SI2 0520 YY 01 IR 01 H Orizzontale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.
100 101
