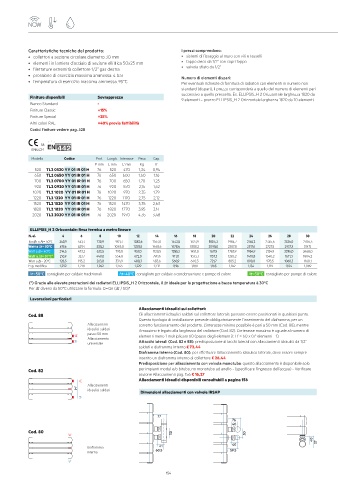

Page 157 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio di sezione ellittica 50x25 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 4 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi pari
successivo a quello prescelto. Es. ELLIPSIS_H 2 Orizzontale larghezza 1820 da
Finiture disponibili Sovrapprezzo 9 elementi = prezzo ELLIPSIS_H 2 Orizzontale larghezza 1820 da 10 elementi.
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

18
EN442-1
Modello Codice Prof. Lungh. Interasse Peso Cap.
P mm L mm L' mm Kg It
520 TL2 0520 YY 01 IR 01 H 76 520 470 1,34 0,94
650 TL2 0650 YY 01 IR 01 H 76 650 600 1,60 1,16
700 TL2 0700 YY 01 IR 01 H 76 700 650 1,70 1,25
920 TL2 0920 YY 01 IR 01 H 76 920 870 2,15 1,62
1020 TL2 1020 YY 01 IR 01 H 76 1020 970 2,35 1,79
1220 TL2 1220 YY 01 IR 01 H 76 1220 1170 2,75 2,12
1520 TL2 1520 YY 01 IR 01 H 76 1520 1470 3,35 2,63
1820 TL2 1820 YY 01 IR 01 H 76 1820 1770 3,95 3,14
2020 TL2 2020 YY 01 IR 01 H 76 2020 1970 4,35 3,48

ELLIPSIS_H 2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30
Kcal/h a ∆t= 50°C 360,9 541,3 720,9 901,3 1082,6 1263,0 1443,5 1623,9 1804,3 1984,7 2165,2 2345,6 2526,0 2706,5
Watt a ∆t= 50°C 419,6 629,4 838,2 1048,0 1258,8 1468,6 1678,4 1888,2 2098,0 2307,8 2517,6 2727,5 2937,3 3147,1
Watt a ∆t= 40°C 314,5 473,2 632,5 793,8 957,0 1120,5 1285,2 1451,0 1617,9 1785,9 1954,9 2124,9 2296,0 2468,0
Watt a ∆t= 30°C* 216,9 327,7 440,0 554,8 672,0 790,6 911,0 1033,3 1157,3 1283,2 1410,8 1540,2 1671,3 1804,2
Watt a ∆t= 20°C 128,5 195,2 263,8 334,9 408,3 483,6 560,9 640,3 721,7 805,2 890,8 978,5 1068,3 1160,1
Esp. modifica 1,292 1,278 1,262 1,245 1,229 1,212 1,196 1,180 1,165 1,149 1,134 1,119 1,104 1,089
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS_H 2 Orizzontale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

Lavorazioni particolari
Allacciamenti idraulici sui collettori:
Cod. 88 Gli allacciamenti idraulici saldati sul collettore laterale possono essere posizionati in qualsiasi punto.
Questa tipologia di installazione prevede obbligatoriamente l’inserimento del diaframma, per un
Allacciamenti corretto funzionamento del prodotto. L’interasse minimo possibile è pari a 50 mm (Cod. 88), mentre
idraulici saldati il massimo è legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al numero di
passo 50 mm elementi meno 1 moltiplicato 60 (passo degli elementi): H’ = 60 x (n° elementi - 1).
Allacciamento
universale Attacchi laterali (Cod. 82 e 88): predisposizione attacchi laterali con allacciamenti idraulici da 1/2”
saldati e diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale, deve essere sempre
inserito un diaframma interno al collettore € 26,44
Predisposizione per allacciamento con valvola monotubo: questo allacciamento è disponibile solo
Cod. 82 per impianti modul e/o bitubo, no monotubo ad anello - (specificare l’ingresso dell’acqua) - Verificare
sezione Allacciamenti pag. 156 € 16,27
Allacciamenti idraulici disponibili consultabili a pagina 156
Allacciamenti
H’ idraulici saldati
Dimensioni allacciamenti con valvole IRSAP

77
76
40
Cod. 80 50 50
40 57
Diaframma 41 40
interno 60.5 59.5

154 155
