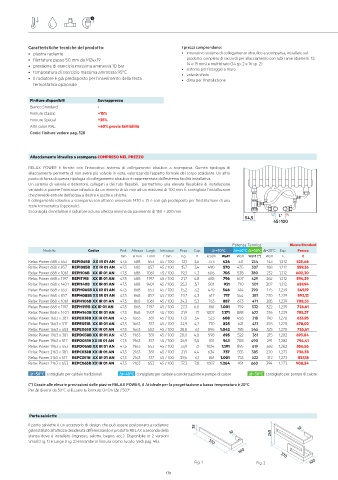

Page 173 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• piastra radiante • innovativo sistema di collegamento idraulico a scomparsa, installato sul
• filettature passo 50 mm da M24x19 prodotto, completo di raccordi per allacciamento con tubi rame (diametri 12,
• pressione di esercizio massima ammessa 10 bar 14 e 15 mm) e multistrato (14 sp. 2 e 16 sp. 2)
• temperatura di esercizio massima ammessa 95°C • sistema per fissaggio a muro
• valvola sfiato
• Il radiatore è già predisposto per l’inserimento della testa • dima per l'installazione
termostatica opzionale

Finiture disponibili Sovrapprezzo
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

Allacciamento idraulico a scomparsa COMPRESO NEL PREZZO

RELAX POWER è fornito con l’innovativo sistema di collegamento idraulico a scomparsa. Questa tipologia di
allacciamento permette di non avere più valvole in vista, valorizzando l’aspetto formale del corpo scaldante. Un altro
punto di forza di questa tipologia di collegamento idraulico è rappresentata dall’estrema facilità installativa.
Un sistema di valvola e detentore, collegati a dei tubi flessibili, permettono una elevata flessibilità di installazione
variando a piacere l'interasse idraulico da un minimo di 45 mm ad un massimo di 100 mm. É consigliata l'installazione
che prevede entrata dell'acqua a destra e uscita a sinistra.
Il collegamento idraulico a scomparsa con attacco universale M30 x 1,5 è così già predisposto per l’installazione di una
testa termostatica (opzionale).
Si consiglia di installare il radiatore ad una altezza minima da pavimento di 150 ÷ 200 mm.
54,5 L'
45÷100

Potenza Termica Bianco Standard
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo
mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. €
Relax Power 688 x 653 REPI065B XX IR 01 AN 47,5 688 653 45 / 100 12,1 2,6 373 434 331 234 143 1,212 525,46
Relax Power 688 x 857 REPI085B XX IR 01 AN 47,5 688 857 45 / 100 15,7 3,4 490 570 435 307 188 1,212 559,36
Relax Power 688 x 1061 REPI106B XX IR 01 AN 47,5 688 1061 45 / 100 19,3 4,3 606 705 538 380 232 1,212 602,30
Relax Power 688 x 1197 REPI119B XX IR 01 AN 47,5 688 1197 45 / 100 21,7 4,8 685 796 607 429 262 1,212 594,39
Relax Power 688 x 1401 REPI140B XX IR 01 AN 47,5 688 1401 45 / 100 25,3 5,7 801 931 710 501 307 1,212 659,94
Relax Power 868 x 653 REPH065B XX IR 01 AN 47,5 868 653 45 / 100 15,2 3,2 470 546 414 290 175 1,239 549,19
Relax Power 868 x 857 REPH085B XX IR 01 AN 47,5 868 857 45 / 100 19,7 4,3 617 717 544 381 230 1,239 592,13
Relax Power 868 x 1061 REPH106B XX IR 01 AN 47,5 868 1061 45 / 100 24,3 5,3 763 887 673 471 285 1,239 708,53
Relax Power 868 x 1197 REPH119B XX IR 01 AN 47,5 868 1197 45 / 100 27,3 6,0 861 1.001 759 532 322 1,239 726,61
Relax Power 868 x 1401 REPH140B XX IR 01 AN 47,5 868 1401 45 / 100 31,9 7,1 1007 1.171 888 622 376 1,239 785,37
Relax Power 1663 x 381 REPE038B XX IR 01 AN 47,5 1663 381 45 / 100 17,0 3,4 523 608 458 318 190 1,270 633,95
Relax Power 1663 x 517 REPE051B XX IR 01 AN 47,5 1663 517 45 / 100 22,9 4,7 710 825 621 431 258 1,270 678,02
Relax Power 1663 x 653 REPE065B XX IR 01 AN 47,5 1663 653 45 / 100 28,8 6,1 896 1.042 785 545 325 1,270 726,61
Relax Power 1963 x 381 REPD038B XX IR 01 AN 47,5 1963 381 45 / 100 20,0 4,0 598 695 522 361 215 1,282 693,84
Relax Power 1963 x 517 REPD051B XX IR 01 AN 47,5 1963 517 45 / 100 26,9 5,5 811 943 708 490 291 1,282 794,41
Relax Power 1963 x 653 REPD065B XX IR 01 AN 47,5 1963 653 45 / 100 33,9 7,1 1024 1.191 895 619 368 1,282 856,56
Relax Power 2163 x 381 REPC038B XX IR 01 AN 47,5 2163 381 45 / 100 21,9 4,4 634 737 555 385 230 1,273 736,78
Relax Power 2163 x 517 REPC051B XX IR 01 AN 47,5 2163 517 45 / 100 29,6 6,1 861 1.001 753 522 312 1,273 827,18
Relax Power 2163 x 653 REPC065B XX IR 01 AN 47,5 2163 653 45 / 100 37,3 7,8 1087 1.264 951 660 394 1,273 908,54
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni delle piastre RELAX POWER, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

Porta salviette
Il porta salviette è un accessorio di design che può essere posizionato a radiatore 35
già installato all’altezza desiderata differenziando il prodotto RELAX a seconda della 10 10
stanza dove è installato (ingresso, salotto, bagno, ecc.). Disponibile in 2 versioni 245
Small (Fig. 1) e Large (Fig. 2) entrambe in finitura cromo-lucido. Vedi pag. 483. 370
100
370
Fig. 1 Fig. 2 100
