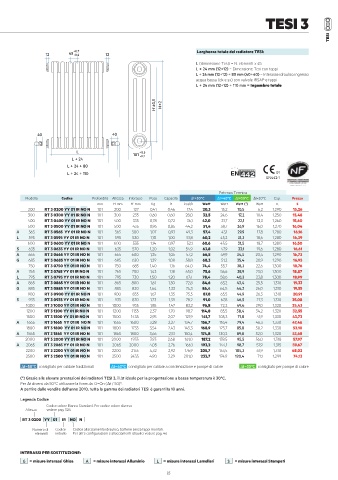

Page 26 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

TESI 3

TESI

+0,7 Larghezza totale del radiatore TESI:
12 45 -0,2 12
L (dimensione Tesi) = N. elementi x 45
L + 24 mm (12+12) = Dimensione Tesi con tappi
L + 24 mm (12+12) + 80 mm (40+40) = Interasse idraulico ingresso
acqua bassa (dx e sx) con valvole IRSAP e tappi
L + 24 mm (12+12) + 110 mm = Ingombro totale

H'±0,5 H±2

40 40

L +0,5
101 -0,1
L + 24
L + 24 + 80
L + 24 + 110 01
EN442-1

Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. €
200 RT 3 0200 YY 01 IR NO N 101 200 127 0,41 0,46 17,4 20,3 15,2 10,5 6,2 1,290 15,26
300 RT 3 0300 YY 01 IR NO N 101 300 235 0,60 0,60 28,0 32,5 24,6 17,2 10,4 1,250 15,48
400 RT 3 0400 YY 01 IR NO N 101 400 335 0,78 0,72 36,1 42,0 31,7 22,1 13,3 1,260 15,60
500 RT 3 0500 YY 01 IR NO N 101 500 435 0,96 0,85 44,2 51,4 38,7 26,9 16,0 1,270 16,04
A 565 RT 3 0565 YY 01 IR NO N 101 565 500 1,07 0,93 49,3 57,4 43,1 29,9 17,8 1,280 16,16
L 595 RT 3 0595 YY 01 IR NO N 101 595 530 1,10 1,00 51,8 60,2 45,2 31,3 18,6 1,280 16,39
600 RT 3 0600 YY 01 IR NO N 101 600 535 1,14 0,97 52,1 60,6 45,5 31,5 18,7 1,280 16,50
S 635 RT 3 0635 YY 01 IR NO N 101 635 570 1,20 1,02 54,9 63,8 47,9 33,1 19,6 1,280 16,61
A 665 RT 3 0665 YY 01 IR NO N 101 665 600 1,25 1,05 57,2 66,5 49,9 34,5 20,4 1,290 16,73
G 685 RT 3 0685 YY 01 IR NO N 101 685 620 1,29 1,08 58,8 68,3 51,2 35,4 20,9 1,290 16,95
750 RT 3 0750 YY 01 IR NO N 101 750 685 1,40 1,16 64,0 74,4 55,7 38,3 22,6 1,300 18,76
A 765 RT 3 0765 YY 01 IR NO N 101 765 700 1,43 1,18 65,0 75,6 56,6 38,9 23,0 1,300 18,87
L 795 RT 3 0795 YY 01 IR NO N 101 795 730 1,50 1,20 67,4 78,4 58,6 40,3 23,8 1,300 18,99
A 865 RT 3 0865 YY 01 IR NO N 101 865 800 1,61 1,30 72,8 84,6 63,2 43,4 25,5 1,310 19,33
G 885 RT 3 0885 YY 01 IR NO N 101 885 820 1,64 1,33 74,3 86,4 64,5 44,2 26,0 1,310 19,55
900 RT 3 0900 YY 01 IR NO N 101 900 835 1,67 1,35 75,5 87,8 65,5 44,9 26,3 1,310 20,91
S 935 RT 3 0935 YY 01 IR NO N 101 935 870 1,73 1,39 78,2 91,0 67,8 46,5 27,3 1,310 25,08
1000 RT 3 1000 YY 01 IR NO N 101 1000 935 1,85 1,47 83,2 96,8 72,2 49,4 29,0 1,320 25,43
1200 RT 3 1200 YY 01 IR NO N 101 1200 1135 2,37 1,70 98,7 114,8 85,5 58,4 34,2 1,320 32,55
1500 RT 3 1500 YY 01 IR NO N 101 1500 1435 2,95 2,07 121,9 141,7 105,3 71,8 41,9 1,330 43,73
A 1665 RT 3 1665 YY 01 IR NO N 101 1665 1600 3,28 2,27 134,7 156,7 116,4 79,4 46,3 1,330 47,46
1800 RT 3 1800 YY 01 IR NO N 101 1800 1735 3,54 2,43 145,3 168,9 125,7 85,8 50,2 1,330 52,10
A 1865 RT 3 1865 YY 01 IR NO N 101 1865 1800 3,66 2,51 150,4 174,8 130,2 89,0 52,0 1,320 53,68
2000 RT 3 2000 YY 01 IR NO N 101 2000 1935 3,93 2,68 161,0 187,2 139,5 95,5 56,0 1,318 57,97
A 2065 RT 3 2065 YY 01 IR NO N 101 2065 2000 4,05 2,76 166,1 193,2 144,1 98,7 57,9 1,315 59,67
2200 RT 3 2200 YY 01 IR NO N 101 2200 2135 4,32 2,92 176,9 205,7 153,5 105,3 61,9 1,310 68,02
2500 RT 3 2500 YY 01 IR NO N 101 2500 2435 4,90 3,29 201,0 233,7 174,9 120,4 71,1 1,299 74,13
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore

(*) Grazie alle elevate prestazioni dei radiatori TESI 3, il ∆t ideale per la progettazione a bassa temperatura è 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) . n
A partire dalle vendite dell'anno 2010, tutta la gamma dei radiatori TESI è garantita 10 anni.
Legenda Codice
Codice colore Bianco Standard. Per codice colore diverso
Altezza vedere pag. 528.
RT 3 0200 YY 01 IR NO N
Numero di Codice Codice allacciamento idraulico, batterie senza tappi montati.
elementi imballo Per altre configurazioni e allacciamenti idraulici vedere pag. 46

INTERASSI PER SOSTITUZIONE:
G = misure interassi Ghisa A = misure interassi Alluminio L = misure interassi Lamellari S = misure interassi Stampati
