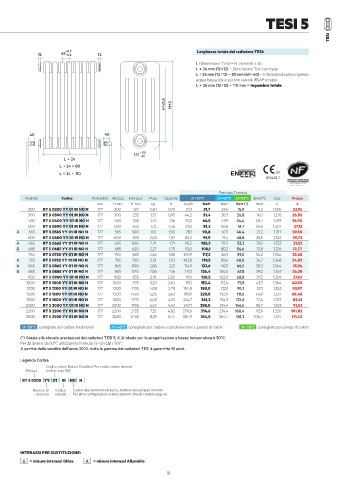

TESI 5

TESI

+0,7 Larghezza totale del radiatore TESI:
12 45 -0,2 12
L (dimensione Tesi) = N. elementi x 45
L + 24 mm (12+12) = Dimensione Tesi con tappi
L + 24 mm (12+12) + 80 mm (40+40) = Interasse idraulico ingresso
acqua bassa (dx e sx) con valvole IRSAP e tappi
L + 24 mm (12+12) + 110 mm = Ingombro totale

H'±0,5 H±2

40 40

L +0,5
177 -0,1
L + 24
L + 24 + 80
L + 24 + 110 01
EN442-1

Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. €
200 RT 5 0200 YY 01 IR NO N 177 200 127 0,81 0,73 27,2 31,7 23,4 15,9 9,2 1,350 23,95
300 RT 5 0300 YY 01 IR NO N 177 300 235 1,13 0,95 44,2 51,4 38,7 26,8 16,0 1,276 26,56
400 RT 5 0400 YY 01 IR NO N 177 400 335 1,43 1,16 57,2 66,5 49,9 34,4 20,4 1,291 26,90
500 RT 5 0500 YY 01 IR NO N 177 500 435 1,72 1,36 70,0 81,3 60,8 41,7 24,6 1,307 27,12
A 565 RT 5 0565 YY 01 IR NO N 177 565 500 1,92 1,50 78,1 90,8 67,7 46,4 27,2 1,317 29,50
600 RT 5 0600 YY 01 IR NO N 177 600 535 2,02 1,57 82,5 95,9 71,4 48,8 28,5 1,322 29,72
A 665 RT 5 0665 YY 01 IR NO N 177 665 600 2,21 1,71 90,5 105,2 78,2 53,3 31,0 1,333 31,52
G 685 RT 5 0685 YY 01 IR NO N 177 685 620 2,27 1,75 93,0 108,1 80,2 54,6 31,8 1,336 32,77
750 RT 5 0750 YY 01 IR NO N 177 750 685 2,46 1,88 100,9 117,3 86,9 59,0 34,2 1,346 33,68
A 765 RT 5 0765 YY 01 IR NO N 177 765 700 2,51 1,92 102,8 119,5 88,4 60,0 34,7 1,348 34,02
A 865 RT 5 0865 YY 01 IR NO N 177 865 800 2,80 2,12 114,9 133,6 98,5 66,5 38,3 1,364 35,94
G 885 RT 5 0885 YY 01 IR NO N 177 885 820 2,86 2,16 117,3 136,4 100,5 67,8 39,0 1,367 36,38
900 RT 5 0900 YY 01 IR NO N 177 900 835 2,91 2,20 119,1 138,5 102,0 68,8 39,5 1,369 37,63
1000 RT 5 1000 YY 01 IR NO N 177 1000 935 3,20 2,40 131,1 152,4 112,4 75,9 43,7 1,364 40,90
1200 RT 5 1200 YY 01 IR NO N 177 1200 1135 4,08 2,78 154,8 180,0 133,1 90,2 52,1 1,353 50,97
1500 RT 5 1500 YY 01 IR NO N 177 1500 1435 5,05 3,40 189,9 220,8 163,9 111,6 64,9 1,337 68,48
1800 RT 5 1800 YY 01 IR NO N 177 1800 1735 6,02 4,01 224,7 261,2 194,3 132,6 77,4 1,327 82,61
2000 RT 5 2000 YY 01 IR NO N 177 2000 1935 6,67 4,42 247,7 288,0 214,4 146,5 85,7 1,323 91,53
2200 RT 5 2200 YY 01 IR NO N 177 2200 2135 7,32 4,82 270,6 314,6 234,4 160,4 93,9 1,320 101,82
2500 RT 5 2500 YY 01 IR NO N 177 2500 2435 8,29 5,44 304,9 354,5 264,4 181,2 106,4 1,314 111,42
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI 5, il ∆t ideale per la progettazione a bassa temperatura è 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) . n
A partire dalle vendite dell'anno 2010, tutta la gamma dei radiatori TESI è garantita 10 anni.
Legenda Codice
Codice colore Bianco Standard. Per codice colore diverso
Altezza vedere pag. 528.

RT 5 0200 YY 01 IR NO N
Numero di Codice Codice allacciamento idraulico, batterie senza tappi montati.
elementi imballo Per altre configurazioni e allacciamenti idraulici vedere pag. 46

INTERASSI PER SOSTITUZIONE:
G = misure interassi Ghisa A = misure interassi Alluminio
