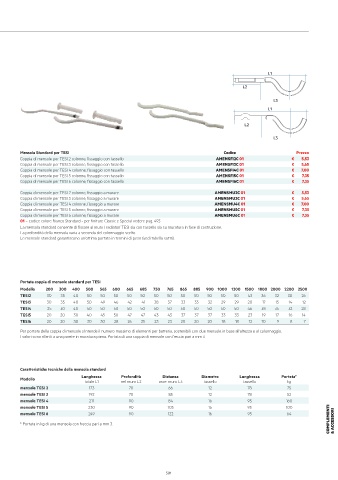

Page 504 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

L1

L2

L3

L1

L2

L3
L1

L2
L3

Mensola Standard per TESI Codice Prezzo
Coppia di mensole per TESI 2 colonne, fissaggio con tassello AMENSFI2C 01 € 5,53
Coppia di mensole per TESI 3 colonne, fissaggio con tassello AMENSFI3C 01 L1 € 5,65
Coppia di mensole per TESI 4 colonne, fissaggio con tassello AMENSFI4C 01 € 7,00
Coppia di mensole per TESI 5 colonne, fissaggio con tassello AMENSFI5C 01 € 7,35
Coppia di mensole per TESI 6 colonne, fissaggio con tassello AMENSFI6C 01 L2 € 7,35
Coppia di mensole per TESI 2 colonne, fissaggio a murare AMENSMU2C 01 L3 € 5,53
Coppia di mensole per TESI 3 colonne, fissaggio a murare AMENSMU3C 01 € 5,65
Coppia di mensole per TESI 4 colonne, fissaggio a murare AMENSMU4C 01 € 7,00
Coppia di mensole per TESI 5 colonne, fissaggio a murare AMENSMU5C 01 € 7,35
Coppia di mensole per TESI 6 colonne, fissaggio a murare AMENSMU6C 01 € 7,35
01 = codice colore Bianco Standard - per finiture Classic e Special vedere pag. 493
La mensola standard consente di fissare al muro i radiatori TESI sia con tassello sia su muratura in fase di costruzione.
La profondità della mensola varia a seconda del colonnaggio scelto.
Le mensole standard garantiscono un’ottima portata in termini di peso (vedi tabella sotto).

Portata coppia di mensole standard per TESI
Modello 200 300 400 500 565 600 665 685 750 765 865 885 900 1000 1200 1500 1800 2000 2200 2500
TESI2 30 35 40 50 50 50 50 50 50 50 50 50 50 50 50 43 36 32 30 26
TESI3 30 35 40 50 49 46 42 41 38 37 33 33 32 29 29 20 17 15 14 12
TESI4 25 30 40 50 50 50 50 50 50 50 50 50 50 50 50 46 38 35 32 28
TESI5 20 20 30 40 45 50 47 47 43 43 37 37 37 33 33 23 19 17 16 14
TESI6 20 20 30 30 30 28 26 25 23 23 20 20 20 18 18 12 10 9 8 7
Per portata della coppia di mensole s’intende il numero massimo di elementi per batteria, sostenibili con due mensole in base all’altezza e al colonnaggio.
I valori sono riferiti a una parete in muratura piena. Portata di una coppia di mensole con freccia pari a mm 3

Caratteristiche tecniche della mensola standard
Lunghezza Profondità Distanza Diametro Lunghezza Portata*
Modello
totale L1 nel muro L2 asse-muro L3 tassello tassello kg
mensole TESI 2 173 70 66 12 78 75
mensole TESI 3 192 70 85 12 78 52
mensole TESI 4 211 90 84 16 95 160
mensole TESI 5 230 90 103 16 95 100
COMPLEMENTI & ACCESSORI
mensole TESI 6 249 90 122 16 95 64
* Portata in kg di una mensola con freccia pari a mm 3.

500 501
