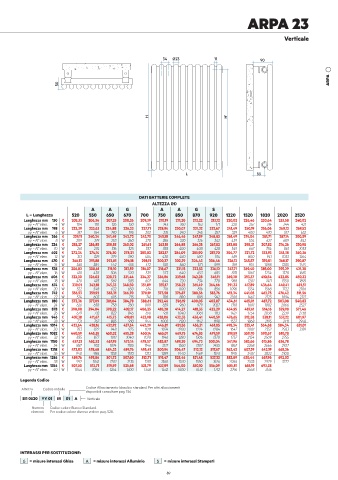

Page 92 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

ARPA 23

Verticale

34 Ø23 11 90

ARPA
50

H H'

L 55

DATI BATTERIE COMPLETE
ALTEZZA (H)
A A G A A G S
L = Lunghezza 520 550 650 670 700 750 850 870 920 1220 1520 1820 2020 2520
Lunghezza mm 130 € 205,33 206,34 207,25 208,26 209,39 210,19 211,20 212,22 213,12 220,02 226,46 230,64 233,58 240,02
yy = N° elem. 4 W 104 110 126 130 135 143 160 163 171 220 267 314 344 421
Lunghezza mm 198 € 222,39 223,63 224,88 226,23 227,71 228,94 230,07 231,32 232,67 241,49 250,19 256,06 260,13 269,52
yy = N° elem. 6 W 157 164 190 195 202 215 240 245 257 329 400 470 517 632
Lunghezza mm 266 € 239,11 240,24 241,49 242,73 243,75 245,10 246,46 247,59 248,83 261,49 274,04 281,71 287,14 300,59
yy = N° elem. 8 W 209 219 253 260 270 286 320 326 342 439 534 627 689 842
Lunghezza mm 334 € 255,27 256,85 258,55 260,02 261,61 263,18 264,88 266,35 267,82 283,08 298,21 307,82 314,26 330,98
yy = N° elem. 10 W 261 274 316 325 337 358 400 408 428 549 667 784 861 1053
Lunghezza mm 402 € 272,34 274,14 276,30 278,21 280,02 282,17 284,09 285,90 287,70 304,77 321,72 333,93 341,38 360,36
yy = N° elem. 12 W 313 329 379 390 404 430 480 490 514 659 800 941 1033 1264
Lunghezza mm 470 € 366,13 291,88 293,81 296,18 298,11 300,37 302,39 304,43 306,46 326,12 345,57 359,01 368,17 390,87
yy = N° elem. 14 W 365 384 442 455 472 501 560 571 599 769 934 1098 1205 1474
Lunghezza mm 538 € 306,02 308,61 311,10 313,59 316,07 318,67 321,15 323,53 326,12 347,71 369,40 385,00 395,29 421,28
yy = N° elem. 16 W 418 438 506 520 539 573 640 653 685 878 1067 1254 1378 1685
Lunghezza mm 606 € 323,30 326,02 328,72 331,44 334,27 336,86 339,68 342,28 345,11 369,30 393,37 410,54 422,85 450,32
yy = N° elem. 18 W 470 493 569 585 607 644 720 734 770 988 1201 1411 1550 1895
Lunghezza mm 674 € 339,01 342,18 345,33 348,50 351,89 355,17 358,22 361,49 364,66 391,33 417,89 436,64 449,41 481,51
yy = N° elem. 20 W 522 548 632 650 674 716 800 816 856 1098 1334 1568 1722 2106
Lunghezza mm 742 € 356,53 359,92 363,31 366,70 370,19 373,58 376,87 380,36 383,76 412,34 441,05 462,75 476,42 511,56
yy = N° elem. 22 W 574 603 695 715 741 788 880 898 942 1208 1467 1725 1894 2317
Lunghezza mm 810 € 373,36 377,09 381,04 384,78 388,61 392,46 396,19 400,03 403,87 434,61 465,01 487,72 503,08 540,83
yy = N° elem. 24 W 626 658 758 780 809 859 960 979 1027 1318 1601 1882 2066 2527
Lunghezza mm 878 € 390,08 394,04 398,22 402,17 406,25 410,20 414,27 418,33 422,29 454,95 487,61 514,16 529,98 571,46
yy = N° elem. 26 W 679 712 822 845 876 931 1040 1061 1113 1427 1734 2038 2239 2738
Lunghezza mm 946 € 407,38 411,67 415,73 419,81 423,98 428,06 432,35 436,41 440,59 476,65 512,58 538,11 557,22 601,97
yy = N° elem. 28 W 731 767 885 910 944 1002 1120 1142 1198 1537 1868 2195 2411 2948
Lunghezza mm 1014 € 423,64 428,16 432,92 437,54 442,29 446,81 451,56 456,31 461,05 498,34 535,41 564,68 584,34 631,01
yy = N° elem. 30 W 783 822 948 975 1011 1074 1200 1224 1284 1647 2001 2352 2583 3159
Lunghezza mm 1082 € 440,59 445,35 450,32 455,28 460,14 465,01 469,75 474,83 479,59 519,59 559,70 590,67 610,78
yy = N° elem. 32 W 835 877 1011 1040 1078 1146 1280 1306 1370 1757 2134 2509 2755
Lunghezza mm 1150 € 457,21 462,52 467,95 473,14 478,57 483,87 489,30 494,73 500,04 541,96 583,66 615,86 636,78
yy = N° elem. 34 W 887 932 1074 1105 1146 1217 1360 1387 1455 1867 2268 2666 2927
Lunghezza mm 1218 € 473,03 478,68 484,33 489,76 495,41 500,94 506,47 512,12 517,67 562,42 607,39 642,19 665,36
yy = N° elem. 36 W 940 986 1138 1170 1213 1289 1440 1469 1541 1976 2401 2822 3100
Lunghezza mm 1286 € 489,76 495,86 501,73 507,60 513,71 519,47 525,46 531,45 537,33 583,89 630,44 667,96 692,03
yy = N° elem. 38 W 992 1041 1201 1235 1281 1360 1520 1550 1626 2086 2535 2979 3272
Lunghezza mm 1354 € 507,50 513,71 519,59 525,68 531,79 537,89 544,00 550,10 556,09 605,81 655,19 693,38
yy = N° elem. 40 W 1044 1096 1264 1300 1348 1432 1600 1632 1712 2196 2668 3136
Legenda Codice
Altezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
SI1 0520 YY 01 IR 01 A Verticale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.

INTERASSI PER SOSTITUZIONE:
G = misure interassi Ghisa A = misure interassi Alluminio S = misure interassi Stampati

88 89
