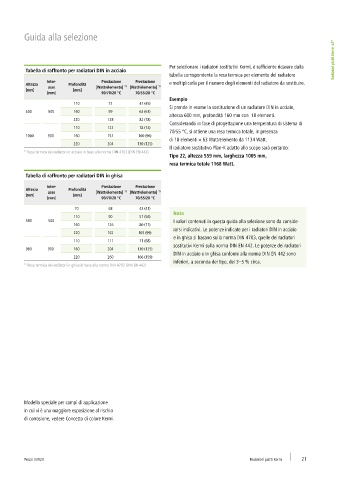

P. 21

Guida alla selezione
                                                                                                                      Radiatori piatti therm-x2 ®



                                                             Per selezionare i radiatori sostitutivi Kermi, è sufficiente ricavare dalla
          Tabella di raffronto per radiatori DIN in acciaio
                                                             tabella corrispondente la resa termica per elemento del radiatore
                  Inter-             Prestazione   Prestazione   e moltiplicarla per il numero degli elementi del radiatore da sostituire.
          Altezza  asse  Profondità  [Watt/elemento] ¹⁾  [Watt/elemento] ¹⁾
          [mm]             [mm]
                  [mm]               90/70/20 °C  70/55/20 °C
                                                             Esempio
                           110         73         47 (45)
                                                             Si prende in esame la sostituzione di un radiatore DIN in acciaio,
          600      500     160         99         63 (61)
                                                             altezza 600 mm, profondità 160 mm con  18 elementi.
                           220         128        82 (78)
                                                             Considerando in fase di progettazione una temperatura di sistema di
                           110         122        78 (74)
                                                             70/55 °C, si ottiene una resa termica totale, in presenza
          1000    900      160         157        100 (96)
                                                             di 18 elementi × 63 Watt/elemento da 1134 Watt.
                           220         204       130 (125)
                                                             Il radiatore sostitutivo Plan-K adatto allo scopo sarà pertanto:
         ¹⁾ Resa termica dei radiatori in acciaio in base alla norma DIN 4703 (DIN EN 442)
                                                             Tipo 22, altezza 559 mm, larghezza 1005 mm,
                                                             resa termica totale 1168 Watt.
          Tabella di raffronto per radiatori DIN in ghisa
                  Inter-             Prestazione   Prestazione
          Altezza  asse  Profondità  [Watt/elemento] ¹⁾ [Watt/elemento] ¹⁾
          [mm]             [mm]
                  [mm]               90/70/20 °C  70/55/20 °C
                           70          68         43 (41)
                                                              Nota
                           110         90         57 (56)
          580      500                                        I valori contenuti in questa guida alla selezione sono da conside-
                           160         126        80 (77)
                                                              rarsi indicativi. Le potenze indicate per i radiatori DIN in acciaio
                           220         162        103 (99)
                                                              e in ghisa si basano sulla norma DIN 4703, quelle dei radiatori
                           110         111        71 (68)
                                                              sostitutivi Kermi sulla norma DIN EN 442. Le potenze dei radiatori
          980     900      160         204       130 (125)
                                                              DIN in acciaio e in ghisa conformi alla norma DIN EN 442 sono
                           220         260       166 (159)
                                                              inferiori, a seconda del tipo, del 3–5 % circa.
          ¹⁾ Resa termica dei radiatori in ghisa in base alla norma DIN 4703 (DIN EN 442)



























          Modello speciale per campi di applicazione
          in cui vi è una maggiore esposizione al rischio
          di corrosione, vedere Concetto di colore Kermi.







          Prezzi I/2023                                                                  Radiatori piatti Kermi  21
