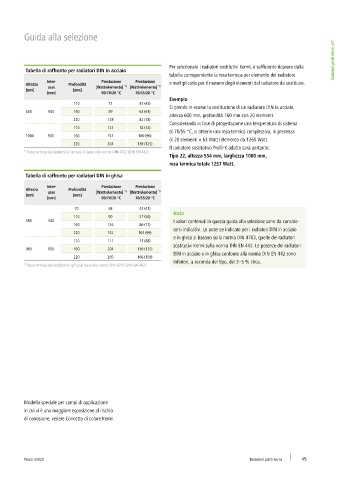

Guida alla selezione
Radiatori piatti therm-x2 ®

Per selezionare i radiatori sostitutivi Kermi, è sufficiente ricavare dalla
Tabella di raffronto per radiatori DIN in acciaio
tabella corrispondente la resa termica per elemento del radiatore
Inter- Prestazione Prestazione e moltiplicarla per il numero degli elementi del radiatore da sostituire.
Altezza asse Profondità [Watt/elemento] ¹⁾ [Watt/elemento] ¹⁾
[mm] [mm]
[mm] 90/70/20 °C 70/55/20 °C
Esempio
110 73 47 (45)
Si prende in esame la sostituzione di un radiatore DIN in acciaio,
600 500 160 99 63 (61)
altezza 600 mm, profondità 160 mm con 20 elementi.
220 128 82 (78)
Considerando in fase di progettazione una temperatura di sistema
110 122 78 (74)
di 70/55 °C, si ottiene una resa termica complessiva, in presenza
1000 900 160 157 100 (96)
di 20 elementi × 63 Watt / elemento da 1260 Watt.
220 204 130 (125)
Il radiatore sostitutivo Profil-K adatto sarà pertanto:
¹⁾ Resa termica dei radiatori in acciaio in base alla norma DIN 4703 (DIN EN 442)
Tipo 22, altezza 554 mm, larghezza 1000 mm,
resa termica totale 1257 Watt.
Tabella di raffronto per radiatori DIN in ghisa
Inter- Prestazione Prestazione
Altezza asse Profondità [Watt/elemento] ¹⁾ [Watt/elemento] ¹⁾
[mm] [mm]
[mm] 90/70/20 °C 70/55/20 °C
70 68 43 (41)
Nota
110 90 57 (56)
580 500 I valori contenuti in questa guida alla selezione sono da conside-
160 126 80 (77)
rarsi indicativi. Le potenze indicate per i radiatori DIN in acciaio
220 162 103 (99)
e in ghisa si basano sulla norma DIN 4703, quelle dei radiatori
110 111 71 (68)
sostitutivi Kermi sulla norma DIN EN 442. Le potenze dei radiatori
980 900 160 204 130 (125)
DIN in acciaio e in ghisa conformi alla norma DIN EN 442 sono
220 260 166 (159)
inferiori, a seconda del tipo, del 3–5 % circa.
¹⁾ Resa termica dei radiatori in ghisa in base alla norma DIN 4703 (DIN EN 442)

Modello speciale per campi di applicazione
in cui vi è una maggiore esposizione al rischio
di corrosione, vedere Concetto di colore Kermi.

Prezzi I/2023 Radiatori piatti Kermi 45
