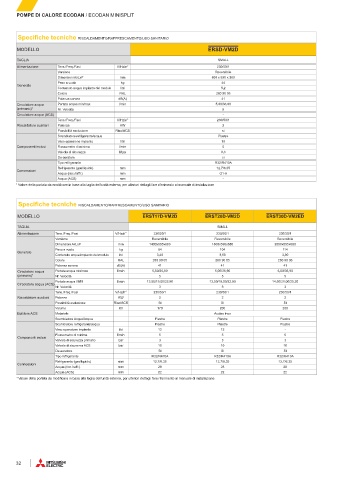

Page 34 - MITSUBISHIELECTRIC - RISCALDAMENTO - FIDRA

POMPE DI CALORE ECODAN / ECODAN MINISPLIT

Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO
MODELLO ERSD-VM2D

TAGLIA SMALL
Alimentazione Tens./Freq./Fasi V/Hz/n° 230/50/1
Versione Reversibile
Dimensioni AxLxP mm 800 x 530 x 360
Peso a vuoto kg 44
Generale
Contenuto acqua impianto del modulo litri 5,2
Colore RAL 260 90 05
Potenza sonora dB(A) 41
Circolatore acqua Portata acqua min/max l/min 5,00/36,90
(primario) 1 Nr. Velocità 5
Circolatore acqua (ACS) -
Tens./Freq./Fasi V/Hz/n° 230/50/1
Riscaldatore ausiliari Potenza KW 2
Possibilità esclusione Risc/ACS si
Scambiatore refrigerante/acqua Piastre
Vaso epansione impianto litri 10
Componenti inclusi Flussometro di minima l/min 5
Valvola di sicurezza Mpa 0,3
De-aeratore si
Tipo refrigerante R32/R410A
Refrigerante (gas/liquido) mm 12,7/6,35
Connessioni
Acqua (risc./raffr.) mm G1-A
Acqua (ACS) mm -
1 Valore della portata da modificare in base alla taglia dell'unità esterna, per ulteriori dettagli fare riferimento al manuale di installazione

Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO

MODELLO ERST17D-VM2D ERST20D-VM2D ERST30D-VM2ED
TAGLIA SMALL
Alimentazione Tens./Freq./Fasi V/Hz/n° 230/50/1 230/50/1 230/50/1
Versione Reversibile Reversibile Reversibile
Dimensioni AxLxP mm 1400x595x680 1600x595x680 2050x595x680
Peso a vuoto kg 94 104 114
Generale
Contenuto acqua impianto del modulo litri 3,40 3,50 3,90
Colore RAL 260 90 05 260 90 05 260 90 05
Potenza sonora dB(A) 41 41 41
Circolatore acqua Portata acqua min/max l/min 5,00/25,80 5,00/36,90 5,00/36,90
(primario) 1 Nr. Velocità 5 5 5
Portata acqua I/II/III l/min 13,50/19,00/22,90 13,50/19,00/22,90 14,50/21,00/25,20
Circolatore acqua (ACS)
Nr. Velocità 3 3 3
Tens./Freq./Fasi V/Hz/n° 230/50/1 230/50/1 230/50/1
Riscaldatore ausiliari Potenza KW 2 2 2
Possibilità esclusione Risc/ACS SI SI SI
Volume litri 170 200 300
Bollitore ACS Materiale Acciao inox
Scambiatore Acqua/Acqua Piastre Piastre Piastre
Scambiatore refrigerante/acqua Piastre Piastre Piastre
Vaso epansione impianto litri 12 12 -
Flussometro di minima l/min 5 5 5
Componenti inclusi
Valvola di sicurezza primario bar 3 3 3
Valvola di sicurezza ACS bar 10 10 10
De-aeratore SI SI SI
Tipo refrigerante R32/R410A R32/R410A R32/R410A
Refrigerante (gas/liquido) mm 12,7/6,35 12,7/6,35 12,7/6,35
Connessioni
Acqua (risc./raffr.) mm 28 28 28
Acqua (ACS) mm 22 22 22
1 Valore della portata da modificare in basa alla taglia dell'unità esterna, per ulteriori dettagli fare riferimento al manuale di installazione

32
