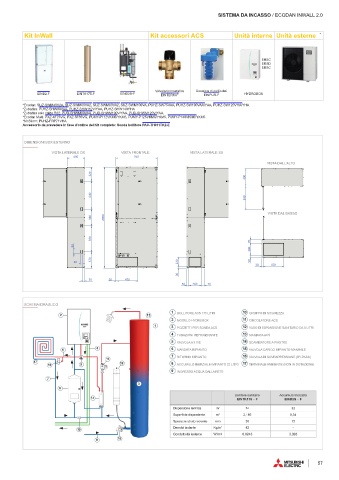

SISTEMA DA INCASSO / ECODAN INWALL 2.0

Kit InWall Kit accessori ACS Unità interne Unità esterne *

EHSC
ERSD
ERSC

Valvola termostatica Dosatore di polifosfati
EINB2-F EINTK175-F EIND2S-F EINTERM-F EINPUR-F HYDROBOX
*Ecodan: SUZ-SWM40V2A, SUZ-SWM60VA2, SUZ-SWM80VA2, SUZ-SWM100VA, PUHZ-SW75VAA, PUHZ-SW100VAA/YAA, PUHZ-SW120VHA/YHA
*Zubadan: PUHZ-SHW80VAA, PUHZ-SHW112V/YAA, PUHZ-SHW140YHA
*Zubadan solo caldo R32: PUD-SHWM80VAA, PUD-SHWM100V/YAA, PUD-SHWM120V/YAA.
*Ecodan Multi: PXZ-4F75VG, PXZ-5F85VG, PUMY-P112VKM6/YKM5, PUMY-P125VKM6/YKM5, PUMY-P140VKM6/YKM5
*Mr.Slim+: PUHZ-FRP71VHA
Accessorio da prevedere in fase d'ordine del Kit completo: Sonda bollitore PAC-TH011TK2-E

DIMENSIONI BOX ESTERNO
VISTA LATERALE DX VISTA FRONTALE VISTA LATERALE SX
400 950
VISTA DALL’ALTO

320
400

640
540

VISTA DAL BASSO
380 2300

590
70
80
280
370
40 220 50
30 470
30
50 30 470
50 280 70

SCHEMA IDRAULICO

1 BOLLITORE ACS 175 LITRI 10 GRUPPO DI SICUREZZA
2 13

2 MODULO HYDROBOX 11 CIRCOLATORE ACS
1 3 POZZETTI PER SONDA ACS 12 VASO DI ESPANSIONE SANITARIO DA 8 LITRI
4 TUBAZIONI REFRIGERANTE 13 MANDATA ACS
5 VALVOLA A 3 VIE 14 SCAMBIATORE A PIASTRE
6 4 6 MANDATA IMPIANTO 15 VALVOLA CARICO IMPIANTO MANUALE

7 RITORNO IMPIANTO 16 VALVOLA DI SOVRAPRESSIONE (BY-PASS)
11
17 12
16 5 8 ACCUMULO INERZIALE IMPIANTO 22 LITRI 17 TERMINALE AMBIENTE (NON IN DOTAZIONE)
A Valvola deviatrice a tre vie
B Accumulo inerziale
9 INGRESSO ACQUA DALLA RETE lato impianto da 20L
C Scambiatore a piastre A E
D Valvola di by-pass
7 lato impianto
E Circolatore ACS
3 F Filtro anticalcare B F
“scale trap”
8 G Vaso di espansione G
ACS da 7,5 litri
H Componentistica C
di sicurezza:
Bollitore sanitario Accumulo Inerziale
- Valvola di non ritorno
14 EINTK175 – F EIND2S – F D
ingresso acquedotto
- Valvola di sicurezza
H
Dispersione termica W 74 32
Superficie disperdente m 2 2,189 0,34
Spessore strato isolante mm 30 15
15 Densità isolante Kg/m 3 42 -
Conduttività isolante W/mK 0,0243 0,028
9 10
57
