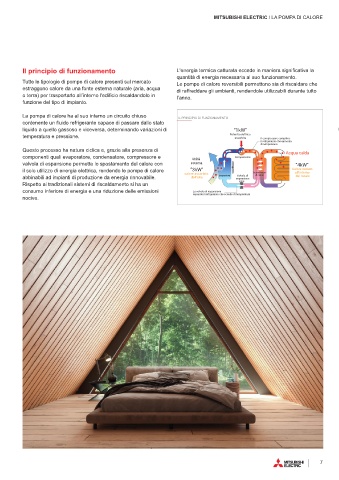

MITSUBISHI ELECTRIC / LA POMPA DI CALORE
Il principio di funzionamento L'energia termica catturata eccede in maniera significativa la
quantità di energia necessaria al suo funzionamento.
Tutte le tipologie di pompe di calore presenti sul mercato Le pompe di calore reversibili permettono sia di riscaldare che
estraggono calore da una fonte esterna naturale (aria, acqua di raffreddare gli ambienti, rendendole utilizzabili durante tutto
o terra) per trasportarlo all’interno l'edificio riscaldandolo in l’anno.
funzione del tipo di impianto.
La pompa di calore ha al suo interno un circuito chiuso IL PRINCIPIO DI FUNZIONAMENTO
contenente un fluido refrigerante capace di passare dallo stato La potenza termica fornita all’interno del locale è il
liquido a quello gassoso e viceversa, determinando variazioni di “1kW” quadruplo della potenza assorbita dalla rete elettrica
temperatura e pressione. Potenza elettrica Il compressore comprime “1kW”
assorbita
il refrigerante che aumenta
di temperatura Potenza elettrica assorbita
Questo processo ha natura ciclica e, grazie alla presenza di Acqua calda
componenti quali evaporatore, condensatore, compressore e Unità Compressore
“3kW”
valvola di espansione permette lo spostamento del calore con esterna “4kW” Potenza termica assorbita
il solo utilizzo di energia elettrica, rendendo le pompe di calore “3kW” Scambiatore Calore ceduto dall’aria esterna
all’interno
Valvola di
abbinabili ad impianti di produzione da energia rinnovabile. calore assorbito Evaporatore espansione di calore del locale
dall’aria
Rispetto ai tradizionali sistemi di riscaldamento si ha un
“4kW”
consumo inferiore di energia e una riduzione delle emissioni La valvola di espansione Potenza termica fornita
espande il refrigerante che scende di temperatura
nocive. all’interno del locale
