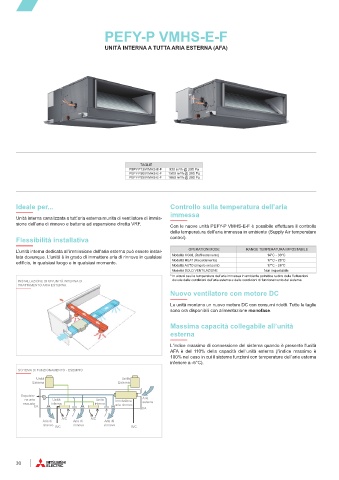

Page 32 - MITSUBISHIELECTRIC - VENTILAZIONE - FIDRA

PEFY-P VMHS-E-F
UNITÀ INTERNA A TUTTA ARIA ESTERNA (AFA)

TAGLIE
PEFY-P125VMHS-E-F 930 m 3 /h @ 200 Pa
PEFY-P200VMHS-E-F 1500 m 3 /h @ 200 Pa
PEFY-P250VMHS-E-F 1860 m 3 /h @ 200 Pa

Ideale per... Controllo sulla temperatura dell’aria
immessa
Unità interna canalizzata a tutt’aria esterna munita di ventilatore di immis-
sione dell’aria di rinnovo e batteria ad espansione diretta VRF. Con le nuove unità PEFY-P VMHS-E-F è possibile effettuare il controllo
della temperatura dell’aria immessa in ambiente (Supply Air temperature
Flessibilità installativa control).
L’unità interna dedicata all'immissione dell'aria esterna può essere instal- OPERATION MODE RANGE TEMPERATURA IMPOSTABILE
lata dovunque. L’unità è in grado di immettere aria di rinnovo in qualsiasi Modalità COOL (Raffrescamento) 14°C - 30°C
17°C - 28°C
Modalità HEAT (Riscaldamento)
edificio, in qualsiasi luogo e in qualsiasi momento.
Modalità AUTO (singolo set point) 17°C - 28°C
Modalità SOLO VENTILAZIONE Non impostabile
* In alcuni casi la temperatura dell’aria immessa in ambiente potrebbe subire delle fluttuazioni
INSTALLAZIONE DI UN’UNITÀ INTERNA DI dovute dalle condizioni dell’aria esterna e dalle condizioni di funzionamento del sistema.
TRATTAMENTO ARIA ESTERNA
Nuovo ventilatore con motore DC
Le unità montano un nuovo motore DC con consumi ridotti. Tutte le taglie
sono ora disponibili con alimentazione monofase.

Massima capacità collegabile all’unità
esterna

L'indice massimo di connessione del sistema quando è presente l'unità
AFA è del 110% della capacità dell’unità esterna (l'indice massimo è
100% nel caso in cui il sistema funzioni con temperature dell'aria esterna
inferiore a -5°C).
SCHEMA DI FUNZIONAMENTO - ESEMPIO
Unità Unità
Esterna Esterna

Espulsio-
ne aria Unità Unità Immissione Aria
esausta interna interna aria rinnovo esterna
EA
OA
A/C A/C
Aria di Aria di Aria di
rinnovo rinnovo rinnovo
R/C R/C

30
