Batteria ad alta tensione da 7,5 a 25 kWh
Serie Ai-HB

SCHEDE TECNICHE - BATTERIE

Batterie di accumulo modulari | SOLPLANET

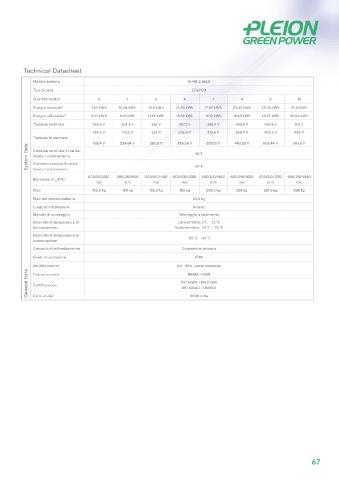

Technical Datasheet
Modulo batteria Ai-HB 2.56LG
Tipo di cella LiFePO4
Quantità moduli 3 4 5 6 7 8 9 10
Energia nominale 1 7.68 kWh 10.24 kWh 12.8 kWh 15.36 kWh 17.92 kWh 20.48 kWh 23.04 kWh 25.6 kWh
Energia utilizzabile 2 6.91 kWh 9.21 kWh 11.52 kWh 13.82 kWh 16.12 kWh 18.43 kWh 20.73 kWh 23.04 kWh
Tensione nominale 153.6 V 204.8 V 256 V 307.2 V 358.4 V 409.6 V 460.8 V 512 V
134.4 V 179.2 V 224 V 268.8 V 313.6 V 358.4 V 403.2 V 448 V
Tensione di esercizio ~ ~ ~ ~ ~ ~ ~ ~
168.4 V 224.64 V 280.8 V 336.96 V 393.12 V 449.28 V 505.44 V 561.6 V
Modello: Corrente nominale di carica-
Ai-HB 2.56LG System Data mento / scaricamento 25 A
Corrente massima di carica-
50 A
mento / scaricamento
600/210/820 600/210/980 600/210/1140 600/210/1300 600/210/1460 600/210/1620 600/210/1780 600/210/1940
Dimensioni（L/P/A）
mm mm mm mm mm mm mm mm
Peso 102.5 kg 129 kg 155.5 kg 182 kg 208.5 kg 235 kg 261.5 kg 288 kg
Peso del modulo batteria 26.5 kg
Luogo di installazione Interno
Metodo di montaggio Montaggio a pavimento
Intervallo di temperatura di Caricamento: 0℃ ~ 55 ℃
funzionamento Scaricamento: -20 ℃ ~ 55 ℃
Intervallo di temperatura di
conservazione -20 ℃ ~ 45 ℃
Concetto di raffreddamento Convezione naturale
Grado di protezione IP65
Umidità relativa 5%~ 95%, senza condensa
General Data Certificazione IEC 62619 / EN 61000
RS485 / CAN
Comunicazione
IEC 62040 / UN38.3
6000 volte
Ciclo di vita
3
1. L'energia nominale è definita nelle seguenti condizioni : tensione della cella 2,5~3,65 V, 0,5 C caricamento e scaricamneto a +25 ℃.
2 L'energia utilizzabile è definita nelle seguenti condizioni : 90% DOD, 0,5 C caricamento e scaricamento a +25 ℃. L'energia utilizzabile può variare a seconda dei limiti
di scaricamento, caricamento, condizioni ambientali e SOC % definiti dall'utente .
3 Il ciclo di vita è definito nelle seguenti condizioni: 80 % DOD, 0,2 C caricamento e scaricamento a +25 ℃

Sicurezza Affidabile Di semplice utilizzo

• Tecnologia di sicurezza LFP • Design certificato IP65 • Espandibile fino a 25,6 kWh (10 moduli)
• Protezione BMS completa • Celle di alta qualità • A Applicazioni multiuso: autoconsumo,
Design riduzione dei picchi, tariffe con fasce
• modulare con semplici connes- orarie di utilizzo
sioni via cavo • Monitoraggio online tramite app
Solplanet
