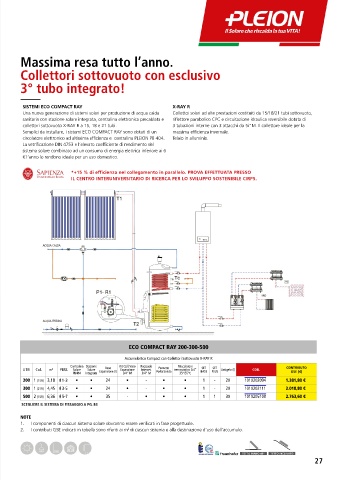

P. 29

Massima resa tutto l’anno.

        Collettori sottovuoto con esclusivo

        3° tubo integrato!



         SISTEMI ECO COMPACT RAY                              X-RAY R
         Una nuova generazione di sistemi solari per produzione di acqua calda   Collettoi solari ad alte prestazioni costituiti da 15/18/21 tubi sottovuoto,
         sanitaria con stazione solare integrata, centralina elettronica precablata e   riflettore parabolico CPC e circuitazione idraulica reversibile dotata di
         collettori sottovuoto X-RAY R a 15, 18 e 21 tubi.    3 tubazioni interne con 3 attacchi da ¾”M. Il collettore ideale per la
         Semplici da installare, i sistemi ECO COMPACT RAY sono dotati di un   massima efficienza invernale.
         circolatore elettronico ad altissima efficienza e  centralina PLEION PB 404.   Telaio in alluminio.
         La vetrificazione DIN 4753 e l‘elevato coefficiente di rendimento del
        1.0.1
        CAMPO SOLARE CON ACCUMULO SANITARIO
         sistema solare combinato ad un consumo di energia elettrica inferiore ai 6
        ECO COMPACT DOPPIO SERPENTINO
         € l‘anno lo rendono ideale per un uso domestico.
                          *+15 % di efficienza nel collegamento in parallelo. PROVA EFFETTUATA PRESSO
                          IL CENTRO INTERUNIVERSITARIO DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.













                ACQUA CALDA















                ACQUA FREDDA



                                              ECO COMPACT RAY 200-300-500

                                             Accumulo Eco Compact con Collettori Sottovuoto X-RAY R
                          Centralina Stazione   Vaso   Kit Coll. Vaso  Raccordo   Pozzetto   Miscelatore   SET   SET   CONTRIBUTO
         LITRI  Coll.  m 2   PERS.  Solare  Solare   Espansione (l)  Espansione   Intercet.  Porta Sonda  termostatico 3/4“   BASE  PLUS  Antigelo (l)  COD.
                           PB404  Integrata  3/4“ M  3/4“ M     35°/55°C                               GSE [€]
         200 1 (15R) 3,18   1-3  •  •  24    •      -     •       •     1   -   20     1010202094    1.381,80 €
         300  1 (21R) 4,45   3-5  •  •  24   •      -     •       •     1   -   20     1010202111    2.018,80 €
         500 2 (15R) 6,36   5-7  •  •  35     -     •     •       •     1   1   30     1010205100    2.763,60 €
         SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 84

        NOTE
        1.   I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
        2.   I contributi GSE indicati in tabella sono riferiti ai m di ciascun sistema e alla destinazione d’uso dell’accumulo.
                                              2

                                                                                        TETTO PIANO 45°    TETTO INCLINATO
