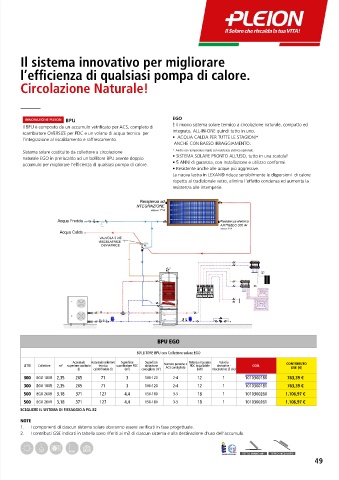

Il sistema innovativo per migliorare
l’efficienza di qualsiasi pompa di calore.
Circolazione Naturale!
INNOVAZIONE PLEION BPU EGO
Il BPU è composto da un accumulo vetrificato per ACS, completo di È il nuovo sistema solare termico a circolazione naturale, compatto ed
scambiatore OVERSIZE per PDC e un volano di acqua tecnica per integrato, ALL-IN-ONE quindi tutto in uno.
l’integrazione al riscaldamento e raffrescamento. • ACQUA CALDA PER TUTTE LE STAGIONI*
ANCHE CON BASSO IRRAGGIAMENTO.
Sistema solare costituito da collettore a circolazione * Anche con temperature rigide con resistenza elettrica opzionale.
naturale EGO in preriscaldo ad un bollitore BPU avente doppio • SISTEMA SOLARE PRONTO ALL’USO, tutto in una scatola!
accumulo per migliorare l’efficienza di qualsiasi pompa di calore. • 5 ANNI di garanzia, con installazione e utilizzo conformi.
• Resistente anche alle acque più aggressive.
La nuova lastra in LEXAN® riduce sensibilmente le dispersioni di calore
rispetto al tradizionale vetro, elimina l’effetto condensa ed aumenta la
resistenza alle intemperie.
Acqua Fredda
Acqua Calda
BPU EGO
BOLLITORE BPU con Collettore solare EGO
Accumulo Accumulo inferiore Superficie Superficie Numero persone x Potenza massima Valvola CONTRIBUTO
LITRI Collettore m 2 superiore sanitario tecnico scambiatore PDC abitazione ACS consigliato PDC installabile deviatrice - COD.
(l) caldo/freddo (l) (m²) consigliata (m 2 ) (kW) miscelatrice (5 vie) GSE [€]
300 EGO 180B 2,35 205 71 3 100-120 2-4 12 1 1010300180 763,39 €
300 EGO 180R 2,35 205 71 3 100-120 2-4 12 1 1010300181 763,39 €
500 EGO 260B 3,18 371 127 4,4 150-180 3-5 18 1 1010300260 1.106,97 €
500 EGO 260R 3,18 371 127 4,4 150-180 3-5 18 1 1010300261 1.106,97 €
SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 82
NOTE
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
2. I contributi GSE indicati in tabella sono riferiti ai m2 di ciascun sistema e alla destinazione d’uso dell’accumulo.
TETTO PIANO 45° TETTO INCLINATO
