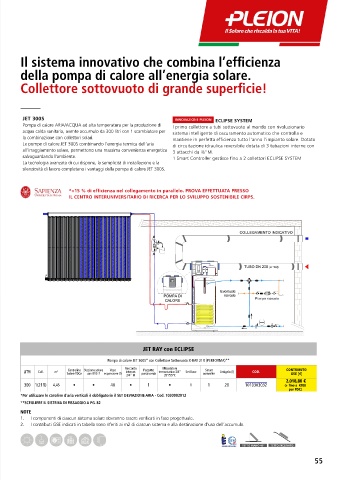

Page 57 - PLEION - SOLARE RESIDENZIALE 2023 VER 02 - FIDRA

Il sistema innovativo che combina l’efficienza

della pompa di calore all’energia solare.

Collettore sottovuoto di grande superficie!

JET 300S INNOVAZIONE PLEION ECLIPSE SYSTEM
Pompa di calore ARIA/ACQUA ad alta temperatura per la produzione di l primo collettore a tubi sottovuoto al mondo con rivoluzionario
acqua calda sanitaria, avente accumulo da 300 litri con 1 scambiatore per sistema intelligente di oscuramento automatico che controlla e
la combinazione con collettori solari. mantiene in perfetta efficienza tutto l’anno l’impianto solare. Dotato
Le pompe di calore JET 300S combinando l’energia termica dell’aria di circuitazione idraulica reversibile dotata di 3 tubazioni interne con
all’irraggiamento solare, permettono una massima convenienza energetica 3 attacchi da ¾”M.
salvaguardando l’ambiente. 1 Smart Controller gestisce fino a 2 collettori ECLIPSE SYSTEM
La tecnologia avanzata di cui dispone, la semplicità di installazione e la
silenziosità di lavoro completano i vantaggi della pompa di calore JET 300S.

*+15 % di efficienza nel collegamento in parallelo. PROVA EFFETTUATA PRESSO
IL CENTRO INTERUNIVERSITARIO DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.

JET RAY con ECLIPSE
Pompa di calore JET 300S* con Collettore Sottovuoto X-RAY 21R (PERFORMA)**
Miscelatore
Centralina Stazione solare
Smart
Pozzetto
Vaso
Intercet.
LITRI Coll. m 2 Solare TDCe con B13-7 espansione (l) Raccordo portasonda termostatico 3/4" Set Base controller Antigelo (l) COD. CONTRIBUTO
GSE [€]
3/4" M
35°/55°C
2.018,80 €
300 1(21R) 4,45 • • 40 • 1 • 1 1 20 1010303032 (+ fino a €700
per PDC)
*Per utilizzare le canaline d'aria verticali è obbligatorio il SET DEVIAZIONE ARIA - Cod. 1030902912
**SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 82
NOTE
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
2. I contributi GSE indicati in tabella sono riferiti ai m2 di ciascun sistema e alla destinazione d’uso dell’accumulo.
TETTO PIANO 45° TETTO INCLINATO
55
