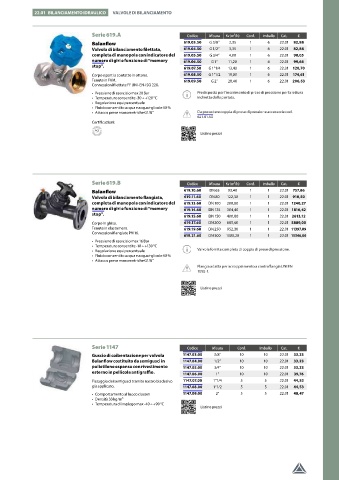

Page 407 - RBM - LISTINO 2024 - FIDRA

22.01 Bilanciamento idraulico
valvole di Bilanciamento 377
Serie 619.A Codice Misura Kv (m³/h) Conf. Imballo Cat. €
Balanflow 619.03.50 G 3/8” 2,35 1 6 22.01 82,88
valvola di bilanciamento filettata, 619.04.50 G 1/2” 3,35 1 6 22.01 82,88
completa di manopola con indicatore del 619.05.50 G 3/4” 4,00 1 6 22.01 90,05
numero di giri e funzione di “memory 619.06.50 G 1” 11,20 1 6 22.01 99,68
stop”. 619.07.50 G 1”1/4 13,40 1 6 22.01 120,70
Corpo e parti a contatto in ottone. 619.08.50 G 1”1/2 19,00 1 6 22.01 174,61
Tenute in FKM. 619.09.50 G 2” 28,40 1 6 22.01 206,53
Connessioni filettate FF UNI-EN-ISO 228.
• Pressione di esercizio max 20 Bar Predisposta per l’inserimento di prese di pressione per la lettura
• Temperature consentite -30 ÷ +120 °C indiretta della portata.
• Regolazione equipercentuale
• Fluido consentito acqua e acqua+glicole 50 %
• Attacco prese manometriche G1/8” Da prevedere coppia di prese di pressione accessorie cod.
621.01.50
Certificazioni:
Listino prezzi
Serie 619.B Codice Misura Kv (m³/h) Conf. Imballo Cat. €
Balanflow 619.10.60 DN 65 93,40 1 1 22.01 757,86
valvola di bilanciamento flangiata, 619.11.60 DN 80 122,30 1 1 22.01 910,50
completa di manopola con indicatore del 619.13.60 DN 100 200,00 1 1 22.01 1240,27
numero di giri e funzione di “memory 619.14.60 DN 125 304,40 1 1 22.01 1816,42
stop”. 619.15.60 DN 150 400,80 1 1 22.01 2613,12
Corpo in ghisa. 619.17.60 DN 200 685,60 1 1 22.01 5889,00
Tenute in elastomero. 619.19.60 DN 250 952,30 1 1 22.01 11397,09
Connessioni flangiate PN 16.
619.21.60 DN 300 1380,20 1 1 22.01 15346,06
• Pressione di esercizio max 16 Bar
• Temperature consentite -10 ÷ +130 °C
• Regolazione equipercentuale Valvola fornita completa di coppia di prese di pressione.
• Fluido consentito acqua e acqua+glicole 50 %
• Attacco prese manometriche G1/8”
Flangia adatta per accoppiamento a controflangia UNI EN
1092-1.
Listino prezzi
Serie 1147 Codice Misura Conf. Imballo Cat. €
guscio di coibentazione per valvola 1147.03.00 3/8” 10 10 22.01 33,23
Balanflow costituito da semigusci in 1147.04.00 1/2” 10 10 22.01 33,23
polietilene espanso con rivestimento 1147.05.00 3/4” 10 10 22.01 33,23
esterno in pellicola antigraffio. 1147.06.00 1” 10 10 22.01 39,76
Fissaggio dei semigusci tramite nastro biadesivo 1147.07.00 1”1/4 5 5 22.01 44,53
già applicato. 1147.08.00 1”1/2 5 5 22.01 44,53
• Comportamento al fuoco classe1 1147.09.00 2” 5 5 22.01 48,47
• Densità 33 kg/m³
• Temperatura di impiego max -40 ÷ +90 °C
Listino prezzi
