CONDIZIONI DI FUNZIONAMENTO IMPIANTO - CERAMICA 10 mm
Resistenza termica pavimento (ceramica 10 mm) 0,01 [m 2 K/W]
Conducibilità termica massetto (valore minimo da norma) 1,2 [W/mK]
Conducibilità termica tubo (valore tubo polietilene) 0,41 [W/mK]
Diametro esterno tubo 17,0 [mm]
Spessore parete tubo 2,0 [mm]
Spessore massetto (sopra il tubo) 45,0 [mm]
Temperatura ambiente 20,0 [°C]
Salto termico fluido mandata/ritorno 8,0 [°C]

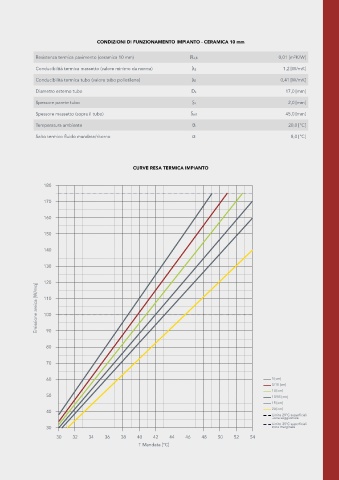

CURVE RESA TERMICA IMPIANTO
180
170
160
150
140
130
120
Emissione areica [W/mq] 110
100
90
80
70
60 5 [cm]
5/10 [cm]
10 [cm]
50 10/15 [cm]
15 [cm]
20 [cm]
40
Limite 29°C superficiali
zona soggiornale
Limite 35°C superficiali
30 zona marginale
30 32 34 36 38 40 42 44 46 48 50 52 54
T Mandata [°C]
