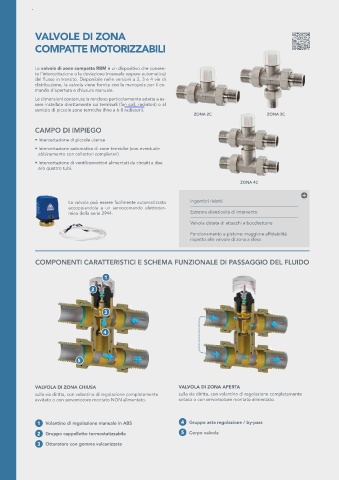

Page 62 - RBM - LISTINO 2024 - FIDRA
P. 62
32 valvole di zona compatte
VALVOLE DI ZONA
COMPATTE MOTORIZZABILI
La valvola di zona compatta RBM è un dispositivo che consen-
te l’intercettazione o la deviazione (manuale oppure automatica)
del flusso in transito. Disponibile nelle versioni a 2, 3 e 4 vie di
distribuzione, la valvola viene fornita con la manopola per il co-
mando d’apertura e chiusura manuale.
Le dimensioni contenute la rendono particolarmente adatta a es-
sere installata direttamente sui terminali (fan coil, radiatori) o al
servizio di piccole zone termiche (fino a 6-8 radiatori).
ZONA 2C ZONA 3C
CAMPO DI IMPIEGO
• Intercettazione di piccole utenze
• Intercettazione automatica di zone termiche (con eventuale
abbinamento con collettori complanari)
• Intercettazione di ventilconvettori alimentati da circuiti a due
e/o quattro tubi.
ZONA 4C
La valvola può essere facilmente automatizzata Ingombri ridotti
accoppiandola a un servocomando elettroter-
mico della serie 2944. Estrema silenziosità di intervento
Valvola dotata di attacchi a bocchettone
Funzionamento a pistone: maggiore affidabilità
rispetto alle valvole di zona a sfera
COMPONENTI CARATTERISTICI E SCHEMA FUNZIONALE DI PASSAGGIO DEL FLUIDO
1
2
3
4
5
VALVOLA DI ZONA CHIUSA VALVOLA DI ZONA APERTA
sulla via diritta, con volantino di regolazione completamente sulla via diritta, con volantino di regolazione completamente
avvitato o con servomotore montato NON alimentato. svitato o con servomotore montato alimentato.
1 Volantino di regolazione manuale in ABS 4 Gruppo asta regolazione / by-pass
2 Gruppo cappelletto termostatizzabile 5 Corpo valvola
3 Otturatore con gomma vulcanizzata
