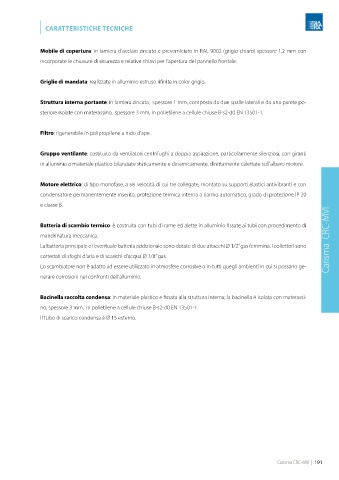

Page 195 - SABIANA - CATALOGO 2024 - FIDRA

| CARATTERISTICHE TECNICHE

Mobile di copertura: in lamiera d’acciaio zincato e preverniciato in RAL 9002 (grigio chiaro) spessore 1,2 mm con

incorporate le chiusure di sicurezza e relative chiavi per l’apertura del pannello frontale.

Griglie di mandata: realizzate in alluminio estruso rifinite in color grigio.

Struttura interna portante: in lamiera zincata, spessore 1 mm, composta da due spalle laterali e da una parete po-
steriore isolate con materassino, spessore 3 mm, in polietilene a cellule chiuse B‐s2‐d0 EN 13501‐1.

Filtro: rigenerabile in polipropilene a nido d’ape.

Gruppo ventilante: costituito da ventilatori centrifughi a doppia aspirazione, particolarmente silenziosi, con giranti
in alluminio o materiale plastico bilanciate staticamente e dinamicamente, direttamente calettate sull’albero motore.

Motore elettrico: di tipo monofase, a sei velocità di cui tre collegate, montato su supporti elastici antivibranti e con
condensatore permanentemente inserito, protezione termica interna a riarmo automatico, grado di protezione IP 20
e classe B.
Carisma CRC-MVI

Batteria di scambio termico: è costruita con tubi di rame ed alette in alluminio fissate ai tubi con procedimento di
mandrinatura meccanica.
La batteria principale e l’eventuale batteria addizionale sono dotate di due attacchi Ø 1/2” gas femmina. I collettori sono
corredati di sfoghi d’aria e di scarichi d’acqua Ø 1/8” gas.

Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano ge-
nerare corrosioni nei confronti dell’alluminio.

Bacinella raccolta condensa: in materiale plastico e fissata alla struttura interna; la bacinella è isolata con materassi-

no, spessore 3 mm, in polietilene a cellule chiuse B‐s2‐d0 EN 13501‐1.
Il tubo di scarico condensa è Ø 15 esterno.

Carisma CRC-MVI | 191
