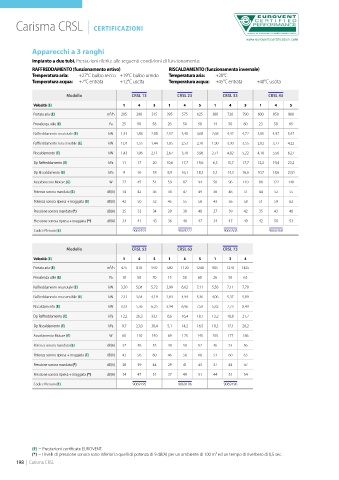

Page 202 - SABIANA - CATALOGO 2024 - FIDRA

Carisma CRSL | CERTIFICAZIONI

Apparecchi a 3 ranghi

Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita

Modello CRSL 13 CRSL 23 CRSL 33 CRSL 43
Velocità (E) 1 4 5 1 4 5 1 4 5 1 4 5
Portata aria (E) m3/h 205 290 315 395 575 625 380 720 790 600 850 980

Prevalenza utile (E) Pa 25 50 58 26 50 58 14 50 60 23 50 65
Raffreddamento resa totale (E) kW 1,43 1,88 2,00 2,57 3,40 3,60 2,68 4,42 4,72 3,85 4,97 5,47
Raffreddamento resa sensibile (E) kW 1,01 1,35 1,44 1,85 2,53 2,70 1,90 3,30 3,55 2,82 3,77 4,22
Riscaldamento (E) kW 1,43 1,96 2,11 2,67 3,70 3,98 2,71 4,82 5,22 4,10 5,56 6,27
Dp Raffreddamento (E) kPa 11 17 20 10,6 17,7 19,6 6,3 15,7 17,7 12,2 19,4 23,2
Dp Riscaldamento (E) kPa 9 16 18 8,9 16,1 18,3 5,1 14,3 16,6 10,7 18,6 23,0
Assorbimento Motore (E) W 27 45 51 59 87 94 50 96 110 88 122 148

Potenza sonora mandata (E) dB(A) 34 42 43 38 47 49 36 48 51 44 52 55
Potenza sonora ripresa + irraggiata (E) dB(A) 42 50 52 45 55 56 43 56 58 51 59 62
Pressione sonora mandata (*) dB(A) 25 33 34 29 38 40 27 39 42 35 43 46
Pressione sonora ripresa + irraggiata (*) dB(A) 33 41 43 36 46 47 34 47 49 42 50 53
Codice Plenum (E) 9069191 9069222 9066368 9066368

Modello CRSL 53 CRSL 63 CRSL 73
Velocità (E) 1 4 5 1 4 5 1 3 4
Portata aria (E) m3/h 475 810 970 580 1120 1240 905 1270 1425
Prevalenza utile (E) Pa 18 50 70 15 50 60 26 50 63
Raffreddamento resa totale (E) kW 3,30 5,04 5,72 3,99 6,62 7,11 5,58 7,11 7,70
Raffreddamento resa sensibile (E) kW 2,31 3,64 4,19 2,83 4,94 5,36 4,06 5,37 5,89

Riscaldamento (E) kW 3,33 5,36 6,25 3,94 6,96 7,58 5,82 7,73 8,49
Dp Raffreddamento (E) kPa 12,2 26,3 33,1 6,6 16,4 18,7 12,2 18,8 21,7
Dp Riscaldamento (E) kPa 9,7 23,0 30,4 5,1 14,2 16,5 10,3 17,1 20,2
Assorbimento Motore (E) W 65 110 140 69 125 145 155 177 186
Potenza sonora mandata (E) dB(A) 37 48 53 38 50 52 46 53 56
Potenza sonora ripresa + irraggiata (E) dB(A) 43 56 60 46 58 60 53 60 63
Pressione sonora mandata (*) dB(A) 28 39 44 29 41 43 37 44 47

Pressione sonora ripresa + irraggiata (*) dB(A) 34 47 51 37 49 51 44 51 54
Codice Plenum (E) 9069195 9069196 9069196

(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione sonora sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
198 | Carisma CRSL
