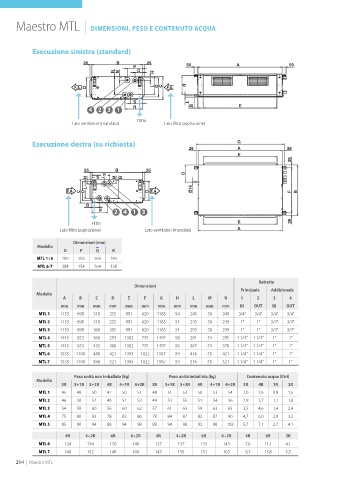

Maestro MTL | DIMENSIONI, PESO E CONTENUTO ACQUA

Esecuzione sinistra (standard)

4 2 3 1

Filtro
Lato ventilatori (mandata) Lato filtro (aspirazione)

Esecuzione destra (su richiesta)

2 4 1 3
Filtro
Lato filtro (aspirazione) Lato ventilatori (mandata)
Dimensioni (mm)
Modello
O P Q R
MTL 1÷5 209 103 169 243
MTL 6-7 304 154 264 338

Batteria
Dimensioni
Principale Addizionale
Modello
A B C D E F G H L M N 1 2 3 4
mm mm mm mm mm mm mm mm mm mm mm IN OUT IN OUT
MTL 1 1133 698 310 255 991 620 1185 54 245 50 249 3/4” 3/4” 3/4” 3/4”
MTL 2 1133 698 310 255 991 620 1185 54 245 50 249 1” 1” 3/4” 3/4”
MTL 3 1133 698 360 305 991 620 1185 54 295 50 299 1” 1” 3/4” 3/4”
MTL 4 1445 853 360 293 1302 775 1497 58 291 54 295 1 1/4” 1 1/4” 1” 1”
MTL 5 1445 853 435 368 1302 775 1497 58 367 54 370 1 1/4” 1 1/4” 1” 1”
MTL 6 1535 1100 488 421 1393 1022 1587 59 416 55 421 1 1/4” 1 1/4” 1” 1”
MTL 7 1535 1100 588 521 1393 1022 1587 59 516 55 521 1 1/4” 1 1/4” 1” 1”

Peso unità non imballata (kg) Peso unità imballata (kg) Contenuto acqua (litri)
Modello
3R 3+1R 3+2R 4R 4+1R 4+2R 3R 3+1R 3+2R 4R 4+1R 4+2R 3R 4R 1R 2R
MTL 1 45 48 50 47 50 51 48 51 53 50 53 54 2,0 2,6 0,9 1,5
MTL 2 46 50 52 48 51 53 49 53 55 51 54 56 2,9 3,7 1,1 1,8
MTL 3 54 58 60 56 60 62 57 61 63 59 63 65 3,5 4,6 1,4 2,4
MTL 4 75 80 83 78 83 86 79 84 87 82 87 90 4,7 6,0 2,0 3,2
MTL 5 85 90 94 88 94 98 89 94 98 92 98 102 5,7 7,1 2,7 4,1

4R 4+2R 6R 6+2R 4R 4+2R 6R 6+2R 4R 6R 2R
MTL 6 124 134 130 140 127 137 133 143 7,6 11,1 4,1
MTL 7 140 152 148 160 143 155 151 163 9,7 13,8 5,5

214 | Maestro MTL
